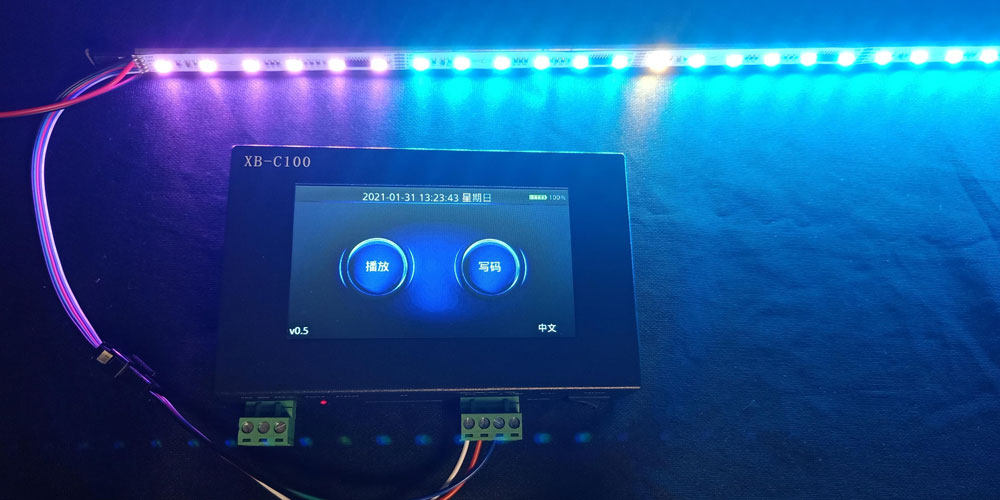

XB-C100带电池带触控大屏DMX512地址写码器和控制器2合1

LED控制器, LED霓虹灯和控制器等

卖点一：DMX512地址写码器和K-1000C全彩LED控制器二合一，支持大多数DMX512芯片写址
卖点二：免费赠送灯光效果编程软件，可以自主DIY播放效果
卖点三：自带4000mA长续航电池，自带大屏触控，操作反应感觉灵敏，用户体验非常好

二、写码器接口定义：

编号	名称	端口丝印	定义
1	充电端口	VCC/GND/VCC	直流DC12-24V供电插口
2	电源指示灯	POWER	电源指示灯（开机常亮正常）
3	状态指示灯	Status	状态指示灯
4	SD卡插槽	SD	SD卡插槽（播放程序）
5	信号输出口	GND/A/B/ADDR	单线DMX512 接线端口
6	USB充电口	DC5V	USB直流5V供电口
7	开关	SWITCH	写码器开关
8	触摸显示屏	—-	写码器操作面板（触屏）

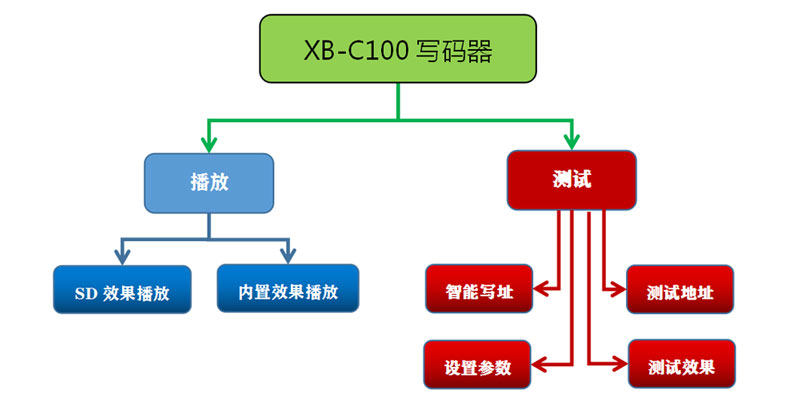

三、功能定义

XB-C100带电池带触控大屏DMX512地址写码器和控制器2合1
四、输出端口接线方式：
①. 常规灯具接线图
②. DMX512差分信号线接线图
③. DMX512单线信号线接线图
④. DMX512差分信号线接线图(AB线写址)

一、产品特点
1. 超大显示面板，触屏操作方便，显示丰富。
2. 支持操作系统升级。
3. 内置电池，支持连续10小时时间工作。
4. 支持主流型号DMX512芯片，可对DMX512IC写码及写参数。
5. 可以进行DMX512IC灯具通道地址测试、测试效果。
6. 端口输出增强TTL和485差分（DMX）信号,可带载TTL/DMX512灯具。
7. 最大可带512/2048像素点（DMX灯具最大512像素点以三通道为例）。
8. 内置22种测试效果（可选三通道/四通道内置效果）。
9. 可插入SD卡播放效果（软件效果输出选择K-1000）,使用与K-1000C控制器相同。

五、测试功能

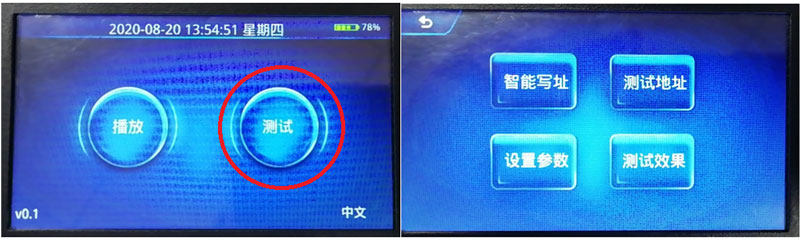

在开始界面选择“测试”, 进入测试界面; 测试分为四大功能: ①智能写址 ②测试地址 ③设置参数 ④测试效果

1. 智能写址

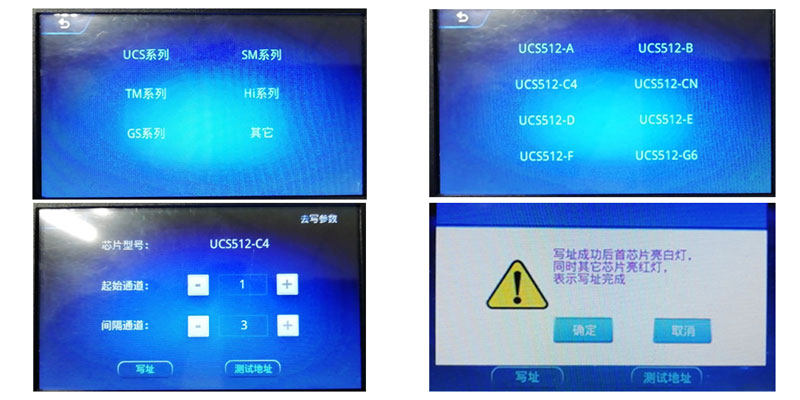

1.1 点击“智能写址”，进入芯片分类界面1，如下图；

1.2 点击选择芯片系列，进入下页, 选择芯片系列和芯片型号
1.2.1 UCS系列: UCS512-A, UCS512-B, UCS512-C4, UCS512-CN, UCS512-D, UCS512-F, UCS512-G6
1.2.2 SM系列: SM1651X-3CH, SM1651X-4CH, SM17512, SM1752X, SM17500, SM17500自通道设置, SM1852X,
1.2.3 TM系列: TM512AB, TM512AL,TM512AC, TM512AD, TM512AE,
1.2.4 HI系列: Hi512A0, Hi512A4, Hi512A6, Hi512D
1.2.5 GS系列: GS8511, GS8512, GS8513, GS8515,
1.2.6 其他: QED512P
注1：UCS512E写址，需要确认该灯具自通道已写入

1.3 点击选择需要写码的芯片，进入写码界面（例如UCS512C4）
1.3.1 起始通道：第一个灯具的起始地址，+/-按钮或者点击数字更改（一般为1）
1.3.2 间隔通道：灯具IC的通道地址间隔，+/-按钮或者点击数字更改（该数值需要经过实际灯具确认）
1.3.3 写址：点击该按钮，写码器将发送写码指令
1.3.4 测试地址：写址完成后，点击进行地址测试（页面转入“测试地址”页面）
1.3.5 去写参数：点击后，写码器进行写参数（页面转入“设置参数”页面）

1.4 填写相关写址数据后，点击“写址”按钮；
1.5 点击“写址”，写码器弹出提示弹窗，确认提示或者等待几秒，弹窗关闭。（提示弹窗内容多为设置操作中，灯具亮灯反应；可作为操作是否成功的检验），再次点击“写址”开始写址；
1.6 写址进行中时，页面显示：“正在写址”；完成写址后，页面显示：“写址”。
1.7 完成写址，可点击“测试地址”进行测试。

2. 测试地址
间隔通道：灯点之间的通道间隔（最大255）。
补偿模式：勾选可以在测试时屏蔽部分灯具IC功能（无信号时自主亮灯），保证测试无干扰。
手动测试：手动点击+/_测试；或者点击中间数字*注2，中间输入数值测试（最大1536）。
自动测试：自动进行像素点测试。
注2：写码器部分页面点击数字，会出现小键盘，方便输入数字。

3. 设置参数（参数设置需要专业人员操作）：针对部分DMX512芯片的功能、状态可以进行参数设定。
3.1 点击“设置参数”，进入芯片分类界面1；
3.2 点击选择芯片系列，进入下页
3.3 点击选择需要设置的芯片，进入设置界面（例如UCS512C4）

UCS512C4参数页面：
参数内容：① 字段选择；② 无信号状态：③ 上电亮度状态：
SET: 设置键
去写址: 点击后，写码器进行写地址（页面转入“智能写址”的相应芯片地址页面）
箭头: 左右翻页(部分芯片参数项目分为多页)

3.4 选择需要设置的芯片参数项目，更改参数设定。
3.5 点击“SET”，写码器弹出提示弹窗，确认提示或者等待几秒，弹窗关闭。（提示弹窗内容多为设置操作中，灯具亮灯反应；可作为操作是否成功的检验），再次点击“SET”开始写址；
3.6 设置进行中时，页面显示：“Setting”正在设置；完成设置后，页面显示：“Set”。
3.7 完成设置后，针对部分设置更改了地址通道设定的，需要重新灯具写地址；点击“去写址”。

4. 测试效果：完成智能写址或者设置参数后，可以点击测试效果，进行检测；验证操作是否合乎要求。
4.1 点击测试页面的“测试效果”，进入页面
① 通道数: 灯具像素点通道数量（1-6通道）
② 效果: 通道测试效果（见效果列表）
③ 亮度: 效果测试时的亮度设置
④ 无极调光: 针对通道分别调光
4.2 选择填写相关参数，点击效果、亮度、无极调光，进行测试。
4.3 效果列表

编号	效果名称	效果内容	编号	效果名称	效果内容
1	一通道	第一通道点亮	7	全亮	全通道点亮
2	二通道	第二通道点亮	8	全灭	全通道灭灯
3	三通道	第三通道点亮	9	全亮全灭交替跳变	全通道亮灭
4	四通道	第四通道点亮	10	全通道交替跳变	全通道交替亮灭
5	五通道	第五通道点亮	11	单点扫描	像素点扫描
6	六通道	第六通道点亮

1-6效果，与通道数设定有关；如设定4通道，单通道效果就只有1-4效果

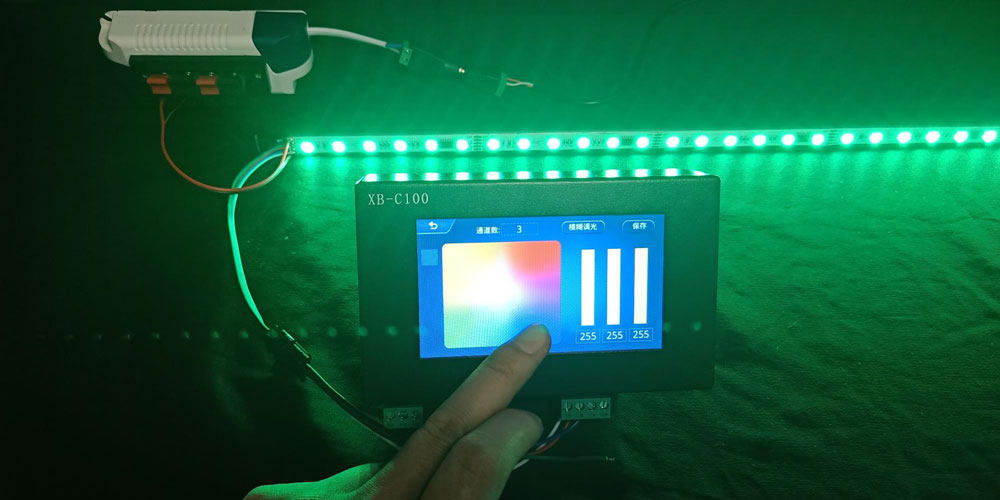

4.4 无极调光：自定义亮度设置（最大255），灯具将显示设置的颜色。

六、播放功能: 写码器特别增加播放功能, 使用方式与K-1000C相同, 方便灯具测试。
1. 写码器开机后，在开始界面–选择“播放”，进入播放界面；

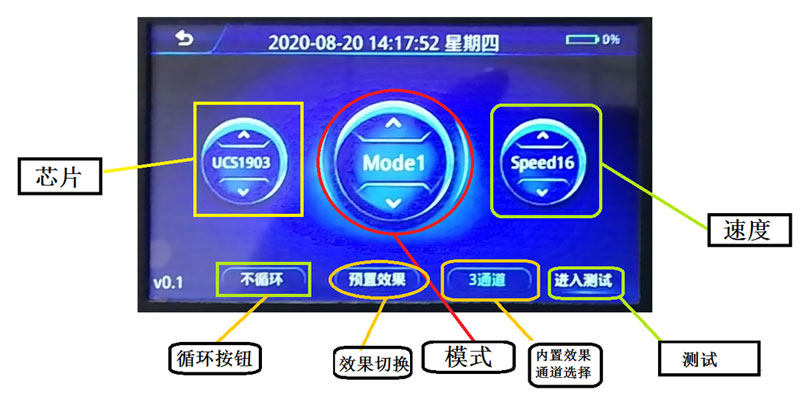

2. 播放页面

2.1 写码器播放状态
① 预置效果：内置效果播放（芯片可选，节目22种）
② SD效果：SD卡效果播放（芯片锁定）
注: 在SD效果播放中可点击“效果切换”—-进行预置效果和SD效果切换。

2.2 预置效果模式（内置效果播放）
芯片：可选（见芯片列表）
模式：可选（22种内置效果）
速度：可选（1-16速度，附速度与播放帧列表）
循环：可选（点击按钮可切换循环或者不循环播放）
内置效果通道选择：内置效果播放支持三通道/四通道播放（按钮切换）
进入测试：点击后，写码器进入测试功能

2.2.1 芯片列表

编号	名称	备注
1	UCS1903	归0码协议输出
2	DMX 250K	DMX512 250k速率输出
3	DMX 500K	DMX512 500k速率输出
4	GS851X	GS系列IC输出

2.3 SD效果模式(软件效果按照K-1000C输出)
芯片：锁定
模式：可选（SD卡节目）
速度：可选（1-16速度，附速度与播放帧列表）
循环：可选（点击按钮可切换循环或者不循环播放）
效果切换：可切换到内置效果播放（按钮切换）
进入测试：点击后，写码器进入测试功能

2.4 速度与播放帧

速度	帧频/秒	速度	帧频/秒	速度	帧频/秒	速度	帧频/秒
1	4帧	5	8帧	9	14帧	13	23帧
2	5帧	6	9帧	10	16帧	14	25帧
3	6帧	7	10帧	11	18帧	15	27帧
4	7帧	8	12帧	12	20帧	16	30帧
