控制器简介

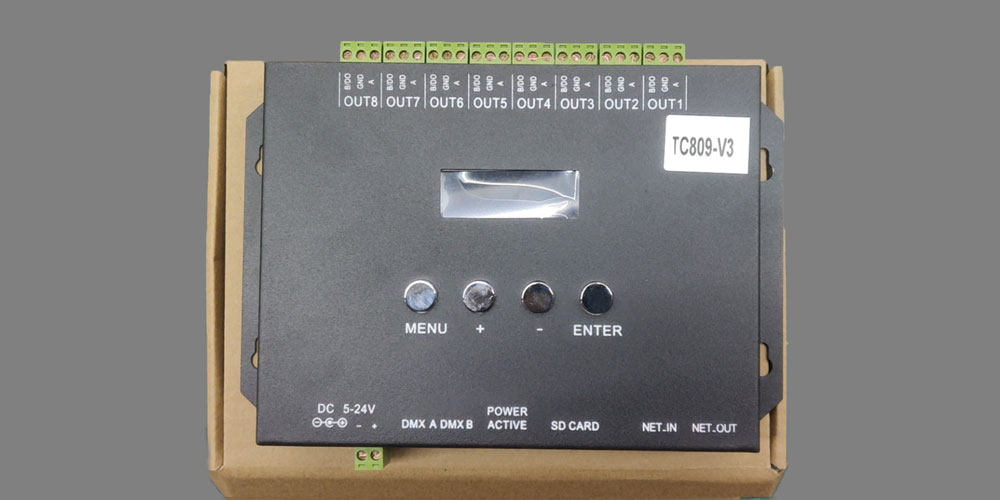

该款 TC-809 控制器是一款带 LCD 液晶数码界面显示，将 Art-Net 信号转换成各种像素灯芯片信号的控制器，采用标准以太网传输，同时还附加接受 DMX512 信号控制。八个输出端口，可控制多种 LED 驱动芯片，支持自动编地址功能，方便用户接入不同种类的灯具，实现对工程上不同灯具的统一控制。输入网口可直接连接电脑网卡，还可经交换机或光电转换器连接电脑网卡。广泛应用于楼宇，市政亮化，舞台布景，娱乐场所装饰等；能实现跑马、流水、拖尾、刷色、扫描、雨滴等各种跑动变化效果，具有接线方便，使用简单等优点；可单台使用，也可多台级联使用。

产品卖点

1）支持Artnet软件，包括Madrix
2）支持Madrix效果录制到本机SD卡中脱机使用, 最多250个节目，可脱离电脑单机使用。
3）支持DMX512控台，支持DMX512控台调用本机SD中录制好的效果文件
4）优先级顺序：Artnet联机模式 > DMX512控台模式 > SD卡脱机模式
5）支持??.DXF 文件转换, 将在 CAD 或 CorelDRAW 已经连好的布灯图以“*.DXF”格式保存。点击“选择文件开始转换”，在文件浏览窗口找到我们保存的“*.DXF”文件并打开，然后关闭页面，回到主界面。用以上的方式进行灯点布局后自动生成的 MADRIX 配接文件“*.mpx”，可在 MADRIX 配接编辑器中直接打开，让工程上异形布点简单快捷。

支持的IC驱动芯片

1) WS2811类: TM1804、TM1809、TM1812、UCS1903、UCS1909、UCS1912、UCS2903、UCS2909、UCS2912、UCS2919、WS2811、
WS2812、GS8206 等兼容 IC
2) 1914类: TM1914
3) 5603类: UCS5603 等兼容 IC
4) DMX512类: DMX512、HDMX、TM512、UCS512、SM16512 等兼容 IC
5) UCS2904B 等兼容 IC
* 不支持带CLK的芯片, 包括: APA102, WS2801, SK9822等

功能与特点

3.1. 提供 LCD 液晶屏显示，可显示控制器的型号，ID，以及工作状态。
3.2. 8 个输出端口，每个端口最大可带载 170/340/510/680/850/1020 像素点（根据不同带载芯片带载点数不同）。
3.3. 支持两种信号协议：①DMX512/1990 国际标准协议及 DMX512 扩展协议(RS-485差分信号); ②TTL 串行协议
3.4. 支持多种像素点控制 IC，灵活的控制方式
3.5. 控制器网络 IP 联机/手动设置功能。
3.6. 具有 DMX512 写址功能，单端口或者全部端口带载 DMX512 IC 写地址。
3.7. 联机时可直连电脑网卡，也可经交换机或光电转换器连接到电脑网卡。

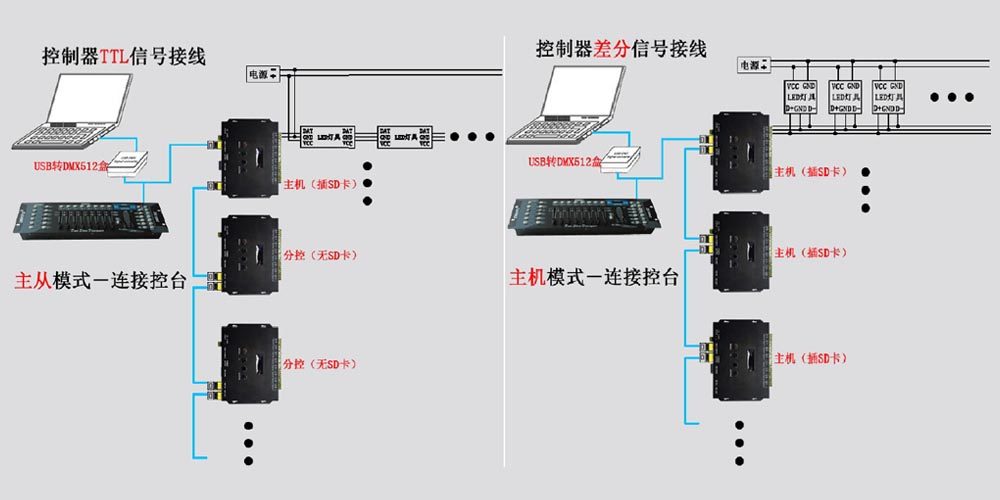

3.8. 可单台使用，也可多台级联使用，支持交换机多路连接，
3.9. 支持 DMX512，联机及脱机一体控制，联机优先等级最高。
3.10. 无联机及 DMX51 信号时自动切换到脱机播放，联机可连 Madrix，脱机可接 DMX512 控台。
3.11. SD 卡存放脱机效果文件，支持效果文件 ArtNet 网络下载，无需插拔 SD 卡。
3.12. 联机时使用灵活，可作主控（插 SD 卡），也可作分控使用（无 SD 卡）。
3.13. 分控级联，可任意互换，对灯光工程的适应性强。
3.14. 通讯采用国际标准的 TCP/IP 网络协议，支持百兆/千兆自适应，两台控制器之间标称传输距离可达 100 米。
3.15. 采用带有指示灯的网络接口，工作状态一目了然，采用 T568B 线序协议。
3.16. 端口 ESD 静电防护设计，
3.17. 电源输入接口反接保护设计
