H807SA 八口联脱机一体机 Art-net模式DMX控制台模式脱机SD卡模式和联机截屏播放模式
控制器简介
H807SA是八口输出的可联可脱单机控制器,最多控制8192点。支持对DMX芯片编地址,可通过局域网添加删除DAT文件。
支持四种控制模式:Art-Net协议模式,DMX控制台模式,脱机SD模式,联机截屏播放模式。
目前可以控制的驱动芯片有DMX512、HDMX、DMX512_RDM、APA102、APA102-65536、WS2801、WS2811、WS2812、WS2813、TM1812、TM1809、TM1804、TM1923、TM1934、TM1925D、TM1926D、TM1803、TM1814、TM1913、TM1914、TM1926、UCSUCS1903、UCS1909、UCS1912、UCS2903、UCS2909、UCS2912、UCS8904、UCS5603、SK9816、SK6812、SM16716、SM16703、SM16709、SM16712、SM16704、LPD6803、LPD8806、LPD1882、LPD1889、LPD1883、INK1003、APA104、P943、LC8812、GW6205、QED3110、D9866E、D9866B、D9865C、D9865E、D9865F、D9864B、D9864C等。
配套软件为《LED编制软件》V4.47及以上版本。
![H807SA](https://img.alicdn.com/imgextra/i2/158297379/O1CN017VthG124NdOek9Efb_!!158297379.jpg)

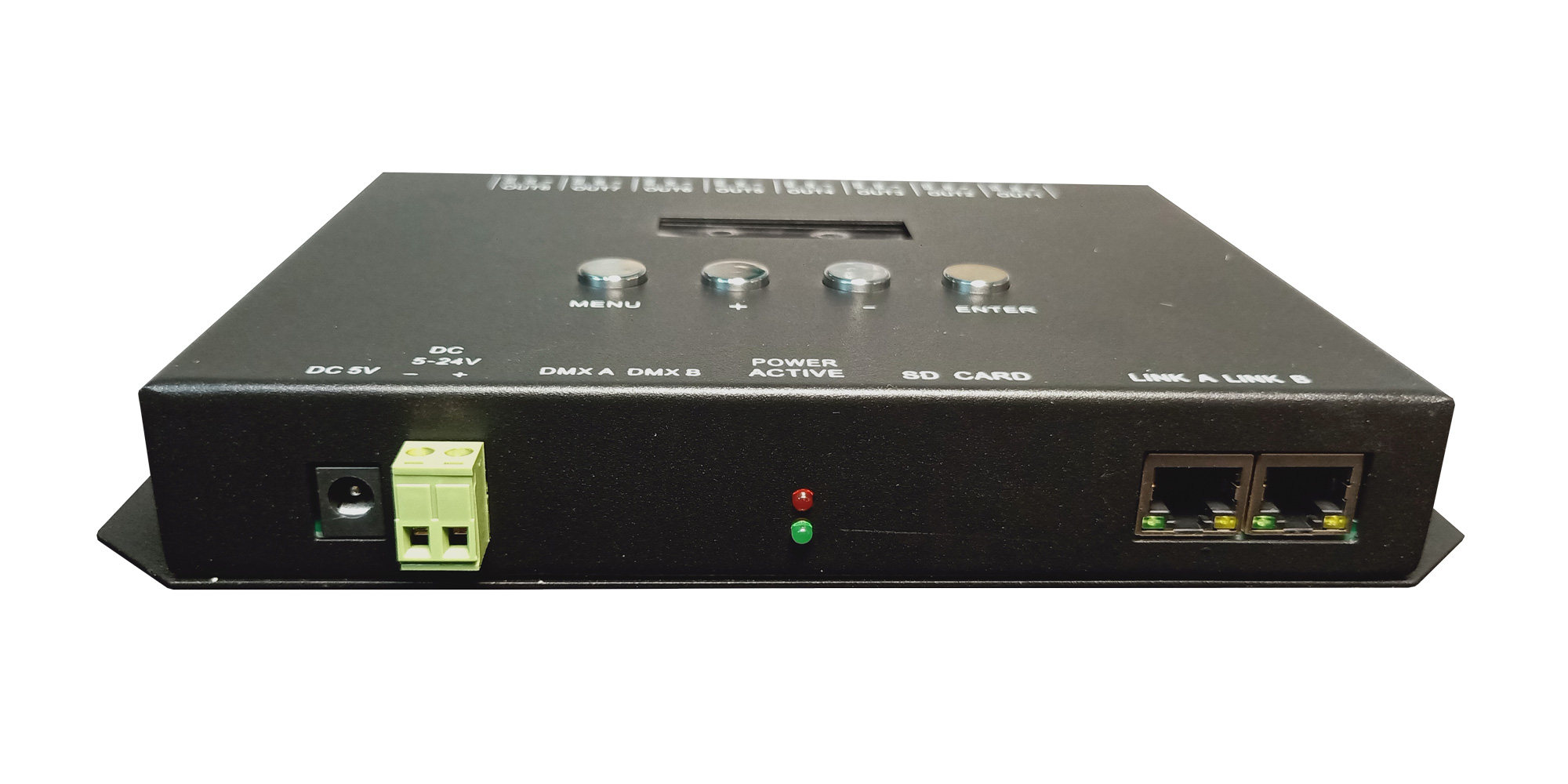

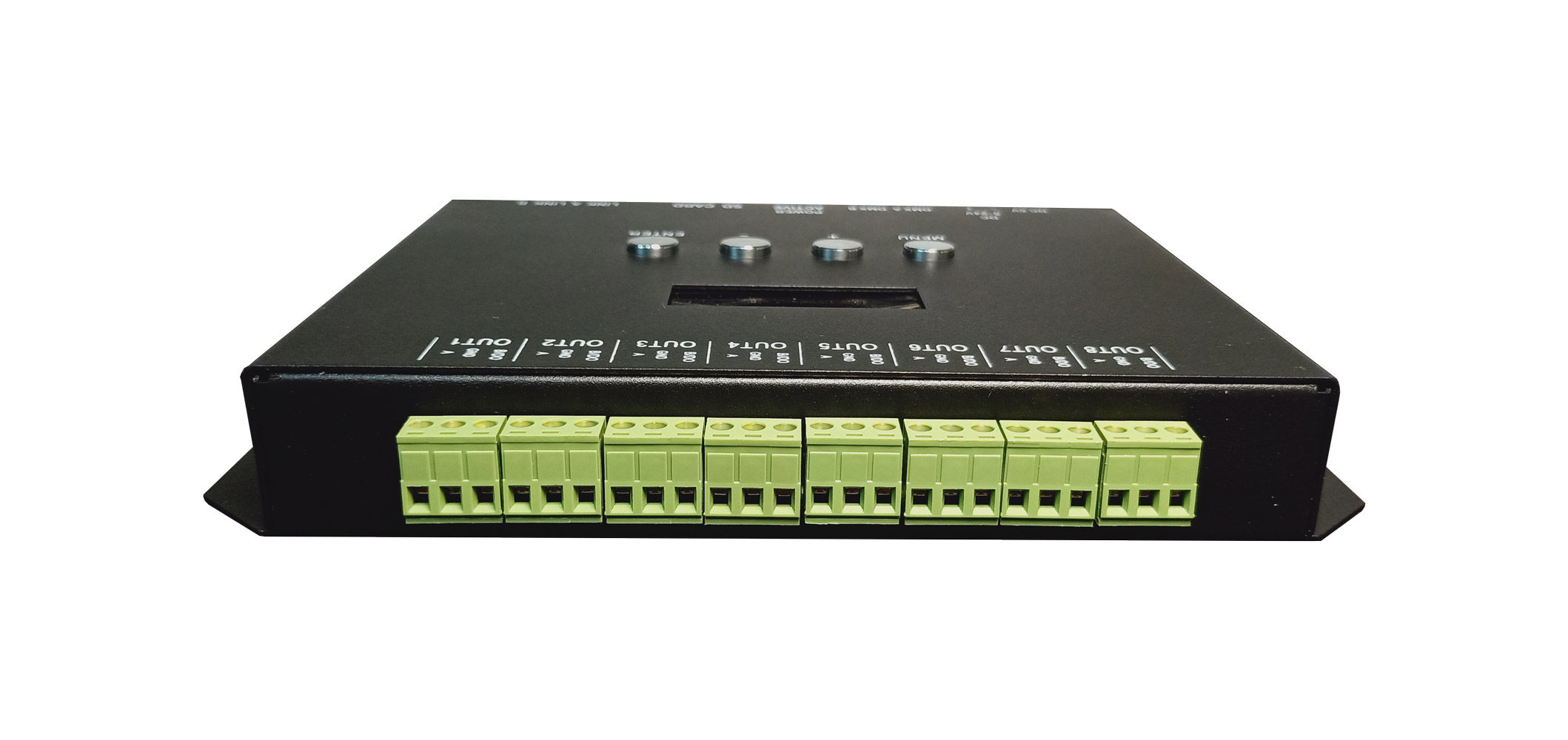

产品卖点
1、八个输出端口,最多控制8192 像素点。每个端口最大控制1024 点。
2、SD 卡支持FAT32、FAT16 格式,最多允许64 个DAT 文件。
3、可以局域网同步控制,可通过向网口2 发送UDP 指令切换文件,或获取当前播放文件序号。
4、能接DMX 控制台,支持RGBW,可更换文件,调节速度和亮度,反应速度快。
5、支持Art-Net 协议,可直接使用MADRIX、jinx 等支持Artnet 的软件。
6、支持限制上电次数加密功能。
7、支持对DMX 芯片编址,自带数点、内控测试功能。
8、可联可脱,可以直接连接到电脑网卡、路由器,也可以连接到主控制器。
9、支持在线升级固件。
10、设置Sculpt of DAT 可支持不同造型的DAT 文件。
11、可插入W。
12、TM1812 及同时序芯片可输出16 个端口。

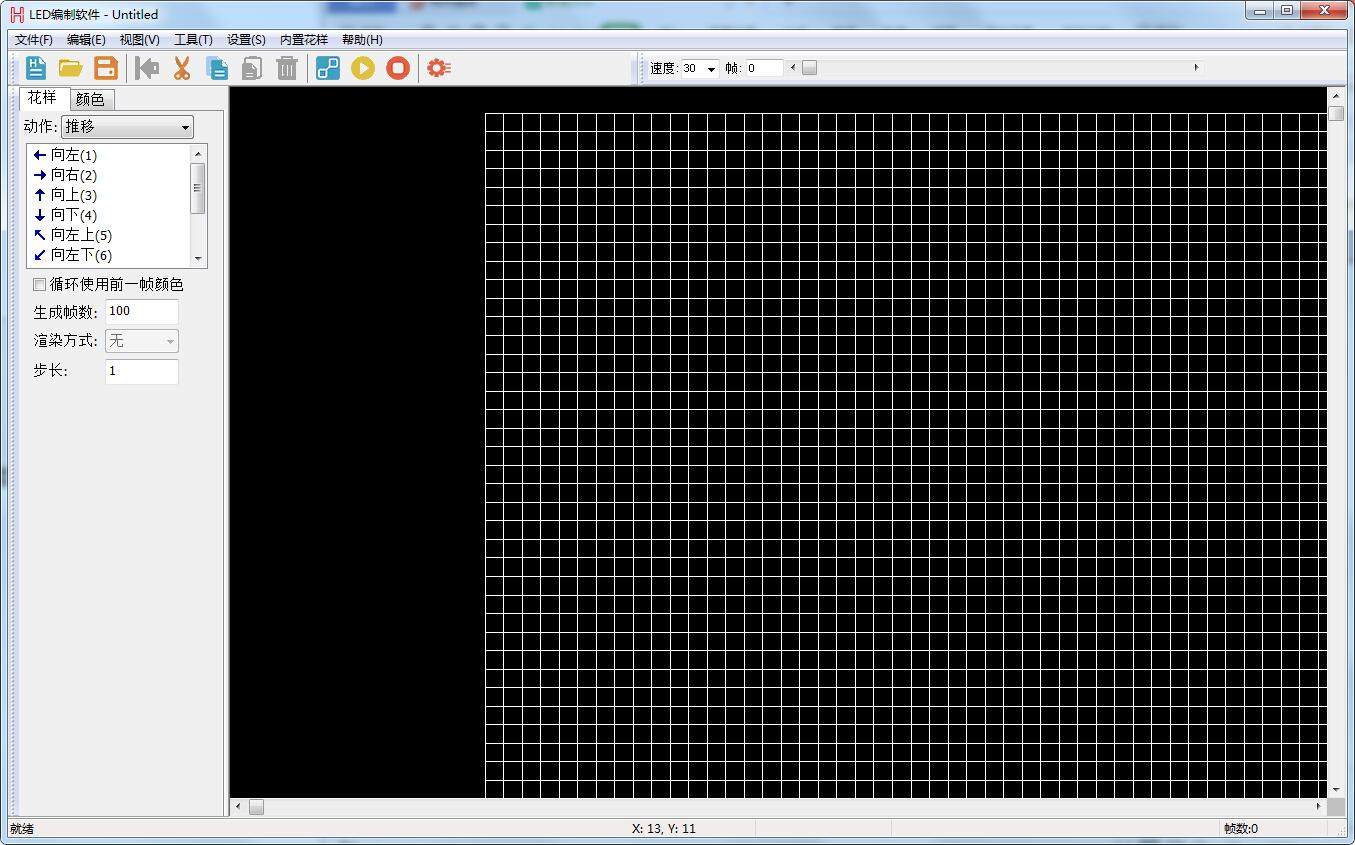

![809控制器自带设置软件](https://img.alicdn.com/imgextra/i1/158297379/O1CN01EHonTQ24NdOacxG60_!!158297379.jpg)
使用说明
1、SD 卡在多次添加、删除文件后需要格式化成FAT32 或FAT16 格式。支持SDHC(高容量SD 卡),最大达64G字节以上。SD 卡中最多允许64 个DAT 文件,播放顺序是根据文件名按字母进行排序。
2、八个输出端口,最多控制8192 像素点。每个端口最大控制点数为 1024 点。也可设置为一个、两个或四个输出端口,每个端口最多控制2048 点,剩下的端口可作为使用端口的备份。实际每个端口最大输出1600 点,共12800点。
3、上电时LCD 第一行显示控制器型号,第二行显示版本号,按住“MENU”键再上电,控制器自动升级固件。
4、按MENU 键,切换菜单,按‘-’或‘+’键进行设置,长按‘-’或‘+’键加速参数设置,按OK 键保存参数或进入子菜单。
5、设置密码,在《LED 编制软件》的灯光造型窗,单击菜单“设置”–“控制器密码”,弹出加密对话框,选中控制器加密,加密方法是限制上电次数。在第一次加密后,可以不解密而进行第二次加密,以延长使用次数。
典型接线图
![](https://img.alicdn.com/imgextra/i1/158297379/O1CN01vwyswY24NdMJYEwZ3_!!158297379.jpg)
规格参数
输入电压 AC220V
额定功耗 2W
带载点数 8*1024=8192点
产品重量 1KG
工作温度 -20C°- +55C°
外形尺寸 L230 x W125 x H44
另有基础版本TC808, 除了不支持DMX512控制台和SD卡脱机模式,其它功能与TC809完全相同,价格便宜,提供Madrix软件编程入门教学。
