H807SA在接入控台时的参数设置
控制器简介
H807SA是八口输出的可联可脱单机控制器,最多控制8192点。支持对DMX芯片编地址,可通过局域网添加删除DAT文件。
支持四种控制模式:Art-Net协议模式,DMX控制台模式,脱机SD模式,联机截屏播放模式。
目前可以控制的驱动芯片有DMX512、HDMX、DMX512_RDM、APA102、APA102-65536、WS2801、WS2811、WS2812、WS2813、TM1812、TM1809、TM1804、TM1923、TM1934、TM1925D、TM1926D、TM1803、TM1814、TM1913、TM1914、TM1926、UCSUCS1903、UCS1909、UCS1912、UCS2903、UCS2909、UCS2912、UCS8904、UCS5603、SK9816、SK6812、SM16716、SM16703、SM16709、SM16712、SM16704、LPD6803、LPD8806、LPD1882、LPD1889、LPD1883、INK1003、APA104、P943、LC8812、GW6205、QED3110、D9866E、D9866B、D9865C、D9865E、D9865F、D9864B、D9864C等。
配套软件为《LED编制软件》V4.47及以上版本。
H807SA在接入控台时的参数设置

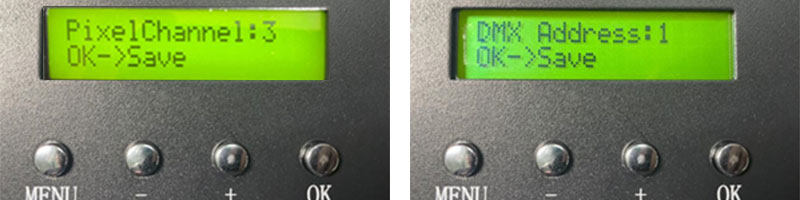

1). 设置像素点通道数(PixelChannel), 设置一个点的颜色分量数,默认为3,即RGB。范围是1-4
2). H807SA在接入灯控、控台等设备时只需在控制器上修改DMX地址码即可
根据灯控、控台给的地址码设置好后按OK键确认
DMX起始通道地址(DMX Address),范围是1-512,颜色分量数为4时每台控制器占用8个通道,否则每台控制器占用7个通道。
起始地址默认为1,即占用通道1-7,若起始通道地址为2则占用通道2-8。
第1通道是亮度,亮度通道值0-3对应0(不亮),4-7对应1,8-11对应2,…,252-255对应63。
第2通道是红色分量。
第3通道是绿色分量。
第4通道是蓝色分量。
颜色分量数小于4时,占用7个通道:
第5通道是DAT文件序号,DMX512控制台四个通道数值对应一个文件,即0-3对应第一个文件,4-7对应第二个文件,……,252-255对应第64个文件。
第6通道是播放速度,对应速度的关系为,(按键设置的速度)乘以(速度通道值)再除以255,即控制台最大值255对应按键设置的速度。
第7通道是方向,0-127是正向,其它值为反向。
颜色分量数等于4时,占用8个通道:
第5通道是白色分量。
第6通道是DAT文件序号,DMX512控制台四个通道数值对应一个文件,即0-3对应第一个文件,4-7对应第二个文件,……,252-255对应第64个文件。
第7通道是播放速度,对应速度的关系为,(按键设置的速度)乘以(速度通道值)再除以255,即控制台最大值255对应按键设置的速度。
第8通道是方向,0-127是正向,其它值为反向。
使用说明
1、SD 卡在多次添加、删除文件后需要格式化成FAT32 或FAT16 格式。支持SDHC(高容量SD 卡),最大达64G字节以上。SD 卡中最多允许64 个DAT 文件,播放顺序是根据文件名按字母进行排序。
2、八个输出端口,最多控制8192 像素点。每个端口最大控制点数为 1024 点。也可设置为一个、两个或四个输出端口,每个端口最多控制2048 点,剩下的端口可作为使用端口的备份。实际每个端口最大输出1600 点,共12800点。
3、上电时LCD 第一行显示控制器型号,第二行显示版本号,按住“MENU”键再上电,控制器自动升级固件。
4、按MENU 键,切换菜单,按‘-’或‘+’键进行设置,长按‘-’或‘+’键加速参数设置,按OK 键保存参数或进入子菜单。
5、设置密码,在《LED 编制软件》的灯光造型窗,单击菜单“设置”–“控制器密码”,弹出加密对话框,选中控制器加密,加密方法是限制上电次数。在第一次加密后,可以不解密而进行第二次加密,以延长使用次数。

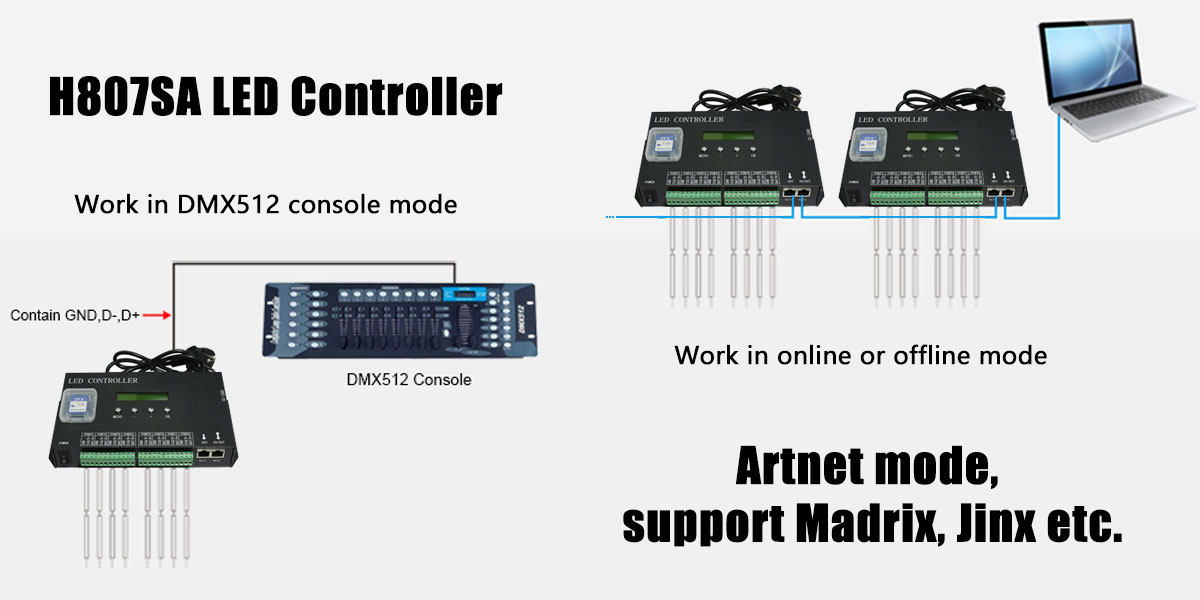

典型接线图
规格参数
输入电压 AC220V
额定功耗 2W
带载点数 8*1024=8192点
产品重量 1KG
工作温度 -20C°- +55C°
外形尺寸 L230 x W125 x H44
