DMX512 灯带与 RS-485 协议究竟是什么关系？
技术文档 · Technical Note
DMX512 灯带与 RS-485 协议
DMX512 灯带与 RS-485 协议
究竟是什么关系？
客户常问：你们的软灯带支持 485 协议吗？答案是”是，也不完全是”。 本文厘清物理层与应用层的关系，帮助您正确理解并接入我们的 DMX512 智能灯带。
1

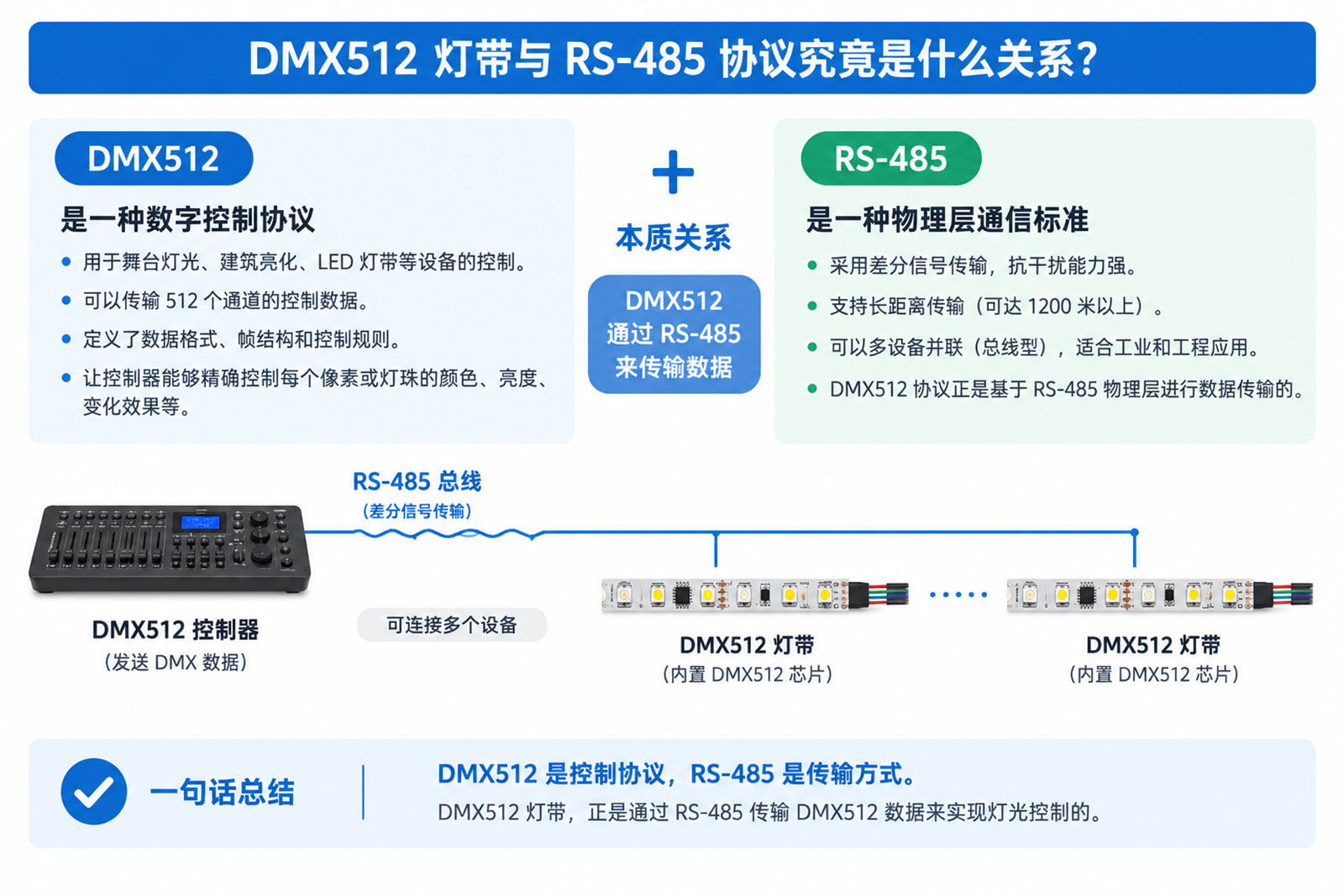

核心概念：两者是什么关系？
不少客户拿到我们的灯带，看到接口上有 A、B 两个引脚，便问：”这是不是 485 协议的灯带？” 这个问题需要从两个层面来理解。
一句话总结
RS-485 是”公路”，DMX512 是”交通规则”。
我们的灯带使用 RS-485 物理接口传输信号，但控制协议遵循 DMX512 标准，两者相辅相成，缺一不可。
| 层级 | 标准 / 协议 | 作用 | 类比 |
|---|---|---|---|
| 物理层 | RS-485 | 差分信号电气规范，抗干扰、支持长距离传输 | 道路 + 汽车 |
| 协议层 | DMX512 | 数据帧格式、时序、通道地址分配规则 | 交通法规 |
因此，DMX512 灯带确实使用 RS-485 物理接口，但仅凭 RS-485 收发器还不够—— 必须按照 DMX512 协议格式发送数据，灯带才能正确响应。 普通 Modbus RTU 主机虽然也走 RS-485，但帧格式完全不同，无法直接控制 DMX512 灯带。
2
灯带接口说明
我们的 DMX512 软灯带共有 5 个接口，各引脚功能如下：
| 引脚 | 名称 | 说明 | 备注 |
|---|---|---|---|
| 24V | 电源正极 | 灯带供电输入，使用稳压直流电源 | — |
| GND | 电源负极 / 信号地 | 电源回路及信号参考地 | 须与控制器共地 |
| PI | 像素索引 / 时钟 | 用于灯带地址自动分配或像素时钟同步 | 按需连接 |
| A | RS-485 差分信号 A | 非反相端（Non-Inverting） | 接控制器 A 端 |
| B | RS-485 差分信号 B | 反相端（Inverting） | 接控制器 B 端 |
3
DMX512 协议核心规范
DMX512 全称 Digital Multiplex 512，国际标准编号为 ANSI E1.11。 以下是控制我们灯带所需掌握的关键参数：
数据帧结构
BREAK
空白信号
≥ 92 μs
MAB
帧前标记
≥ 12 μs
SC
起始码
0x00
DATA[1] ～ DATA[512]
通道数据，每字节对应 1 个通道
最多 512 字节
波特率
250 Kbps
数据位
8 位
停止位
2 位
校验位
无
通道范围
0 ～ 255
建议刷新率
≥ 30 fps
每个通道数值 0x00（0）对应 0% 亮度，
0xFF（255）对应 100% 亮度，线性插值。
每颗像素 IC 通常占用 3 ～ 4 个通道（RGB 或 RGBW）。
4
如何正确接入控制？
您需要一台能够输出 DMX512 协议的控制器，而非普通 RS-485 / Modbus 主机。 常见接入步骤如下：
1
选择 DMX512 控制器
可选 USB 转 DMX 控制器、Art-Net 网关、sACN 网关或独立 DMX 主机，确保支持 DMX512 输出。
2
连接信号线
控制器
A 接灯带 A，控制器 B 接灯带 B，并确保控制器与灯带电源共地（GND 相连）。
3
设定灯带起始地址
在控制器软件中为灯带分配 DMX 起始通道地址（1 ～ 512），决定该段灯带响应哪些通道的数据。
4
按通道顺序发送数据
从起始地址开始，依次写入 R / G / B（或 R / G / B / W）通道的亮度值，即可实现全彩调光控制。
5
安装注意事项
不可使用普通 Modbus 主机
DMX512 与 Modbus RTU 帧格式完全不同，使用普通 RS-485 主机将无法控制灯带，切勿混用。
末端需接终端电阻
走线距离较长时（通常超过 10 m），应在总线末端 A、B 之间接入 120Ω 终端电阻，消除信号反射。
PI 引脚按需连接
PI（像素索引）引脚用于地址自动分配功能。若控制系统不支持该功能，可悬空不接。
6
标准客户回复参考
经销商或工程集成商可参考以下模板向最终用户解释：
标准回复模板
您好！您的理解基本正确。我们的 DMX512 灯带物理接口采用 RS-485 标准 （即 A / B 两根差分信号线），但控制协议是 DMX512 协议，而非 Modbus 等通用 RS-485 协议。
因此，您需要使用支持 DMX512 输出的控制器来控制灯带。DMX512 协议波特率固定为 250 Kbps，无奇偶校验，2 位停止位，数据范围 0x00 ～ 0xFF 对应 0% ～ 100% 亮度 / 色值。
如需完整协议规范，可参考国际标准 ANSI E1.11。 我们也可根据您所用的像素 IC 型号提供对应通道定义文档，欢迎联系我们的技术支持。
