W2000全能LED控制器【支持SPI和DMX512】

产品描述：

■ W2000-BT是一款蓝牙控制器。
■ 该控制器带单口输出版本。
■ 内置蓝牙通信模块，可由手机扫描进入微信小程序，匹配控制器，设置参数切换效果。
■ 可使用遥控设置控制器效果。
■ 支持SD内存卡(128MB-2GB)，FAT32、FAT16格式。
■ 支持DMX512芯片灯具写码。【DMX512写码器】
■ 支持驱动IC切换，支持单线或双线驱动幻彩灯具。
■ 单路增强TTL电平信号或者RS485差分信号输出，最大控制1020个像素点。

全面支持各种TTL幻彩灯带和DMX512幻彩灯具：

产品参数：

■ 工作电压：DC5 – 24V
■ 输入信号：BT蓝牙信号，遥控信号
■ 输出信号：TTL电平信号/RS485差分信号
■ 像素带载：【RGB】1920像素 / 【RGBW】1440像素
■ 工作温度：-20℃ – 55℃
■ 防护等级：IP20
■ 配套附件：SD内存卡x 1 (选配)
■ 产品尺寸：L99 x W71 x H24mm
■ 产品重量：100g

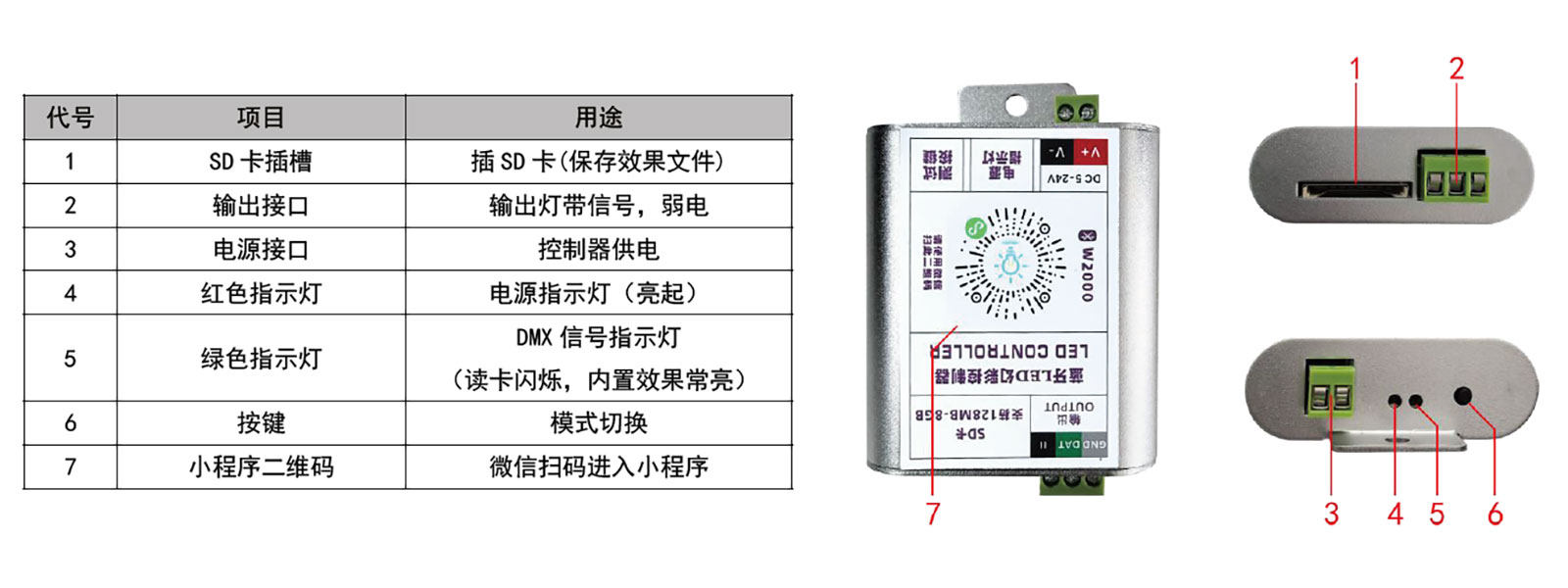

控制器接口及指示灯说明：

■ 单点控制器模式切换键切换至灯具测试模式
■ 测试模式有8个效果：黑场 – 白光 – 白光呼吸 – 红 – 绿 – 蓝 – 七彩跳变 – 单点素堆积

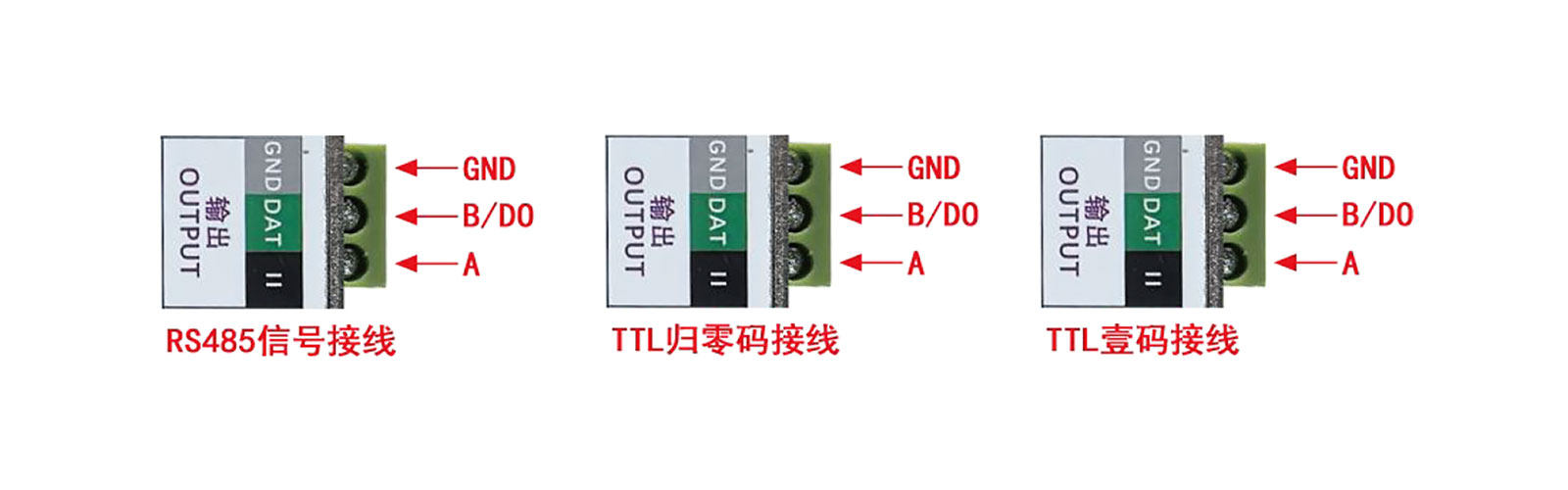

接线说明：

输出DMX512/HDMX/TM512/UCS512/SM16512 控制信号（差分RS485）时，
需要三根线;输出WS2811/TM1804/UCS1903/GS8206 等控制信号（TTL）时，需要两根线。

W2000-BT 使用拓扑图：

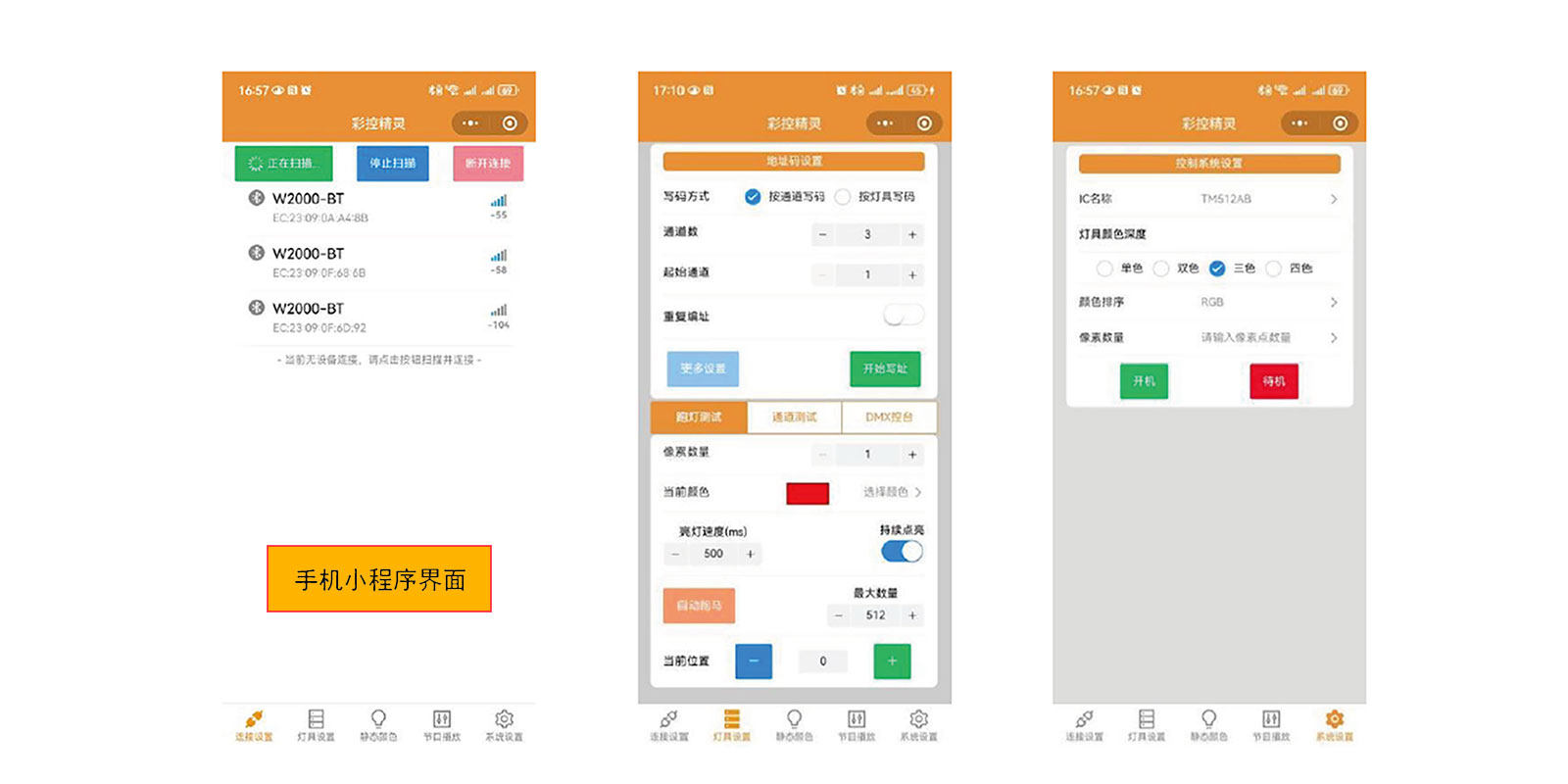

手机微信扫码进入小程序配对到控制器，进入蓝牙连接模式：

①．手机打开蓝牙和手机的定位功能，微信扫码进入小程序。
②．连接设备界面- 搜索附近设备- 连接设备。

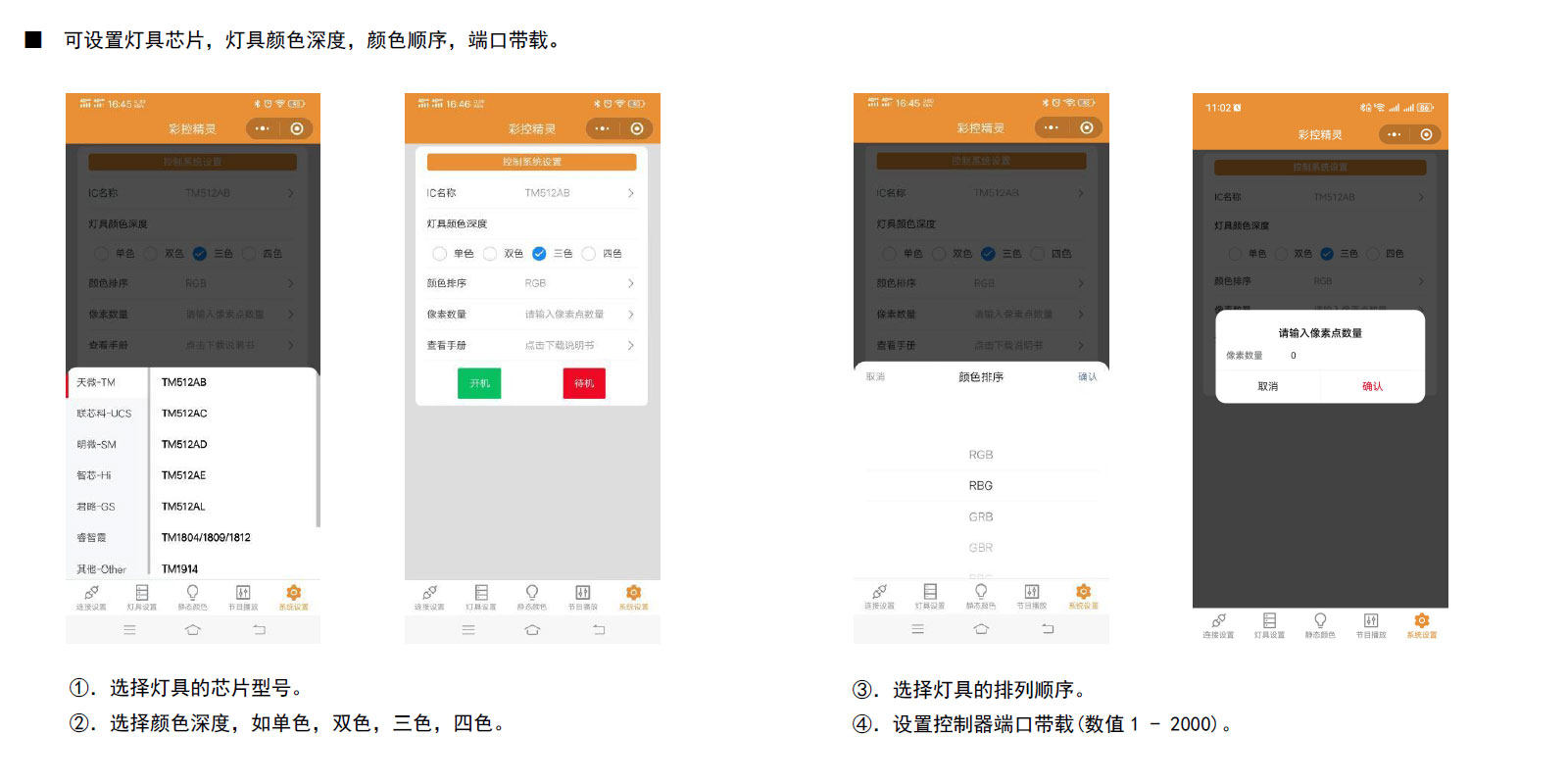

③．进入系统设置界面设置灯具IC 型号，选择灯具颜色深度、颜色排序、像素数量。

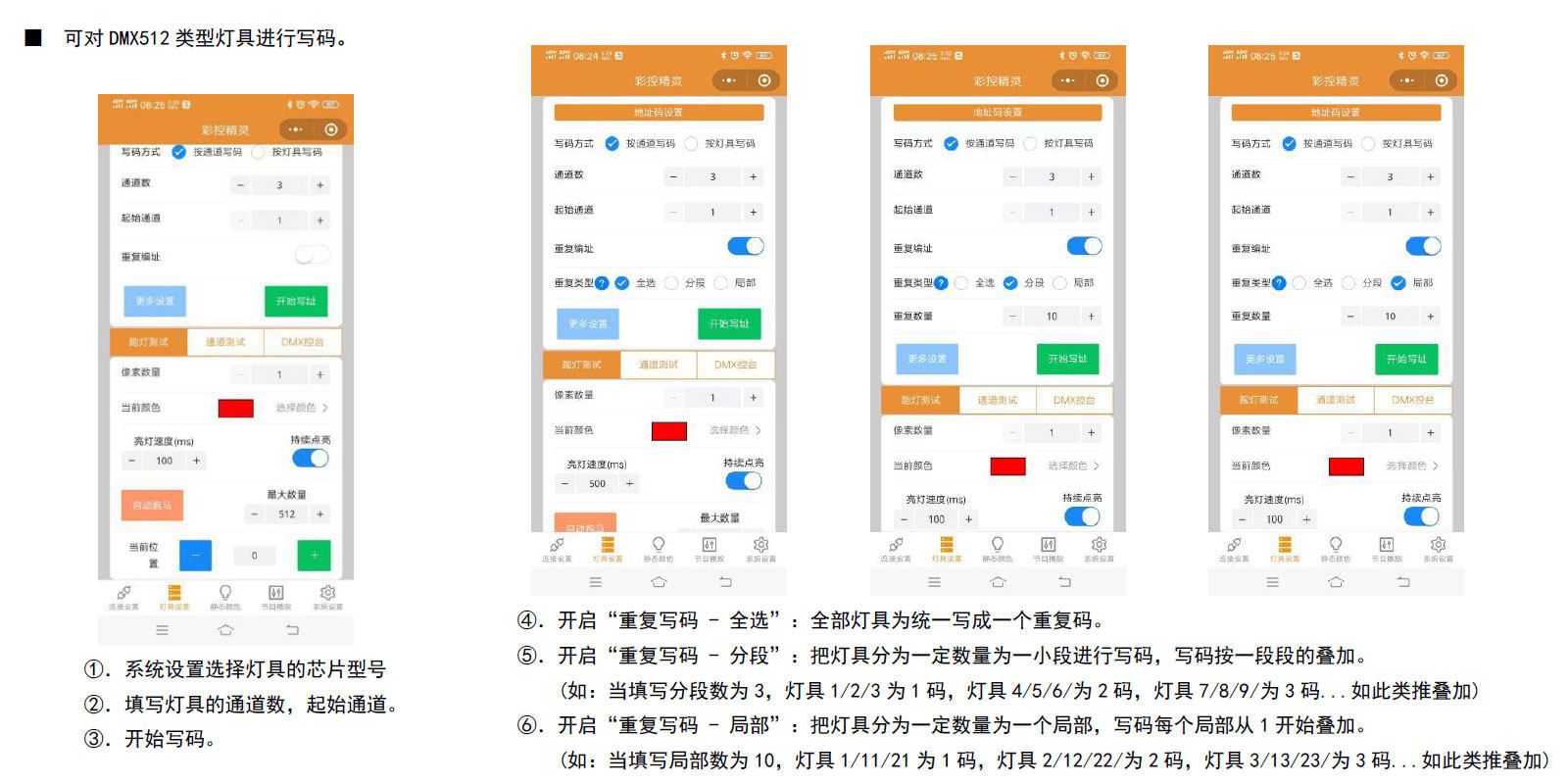

④．使用灯具设置可对DMX512 灯具写码。

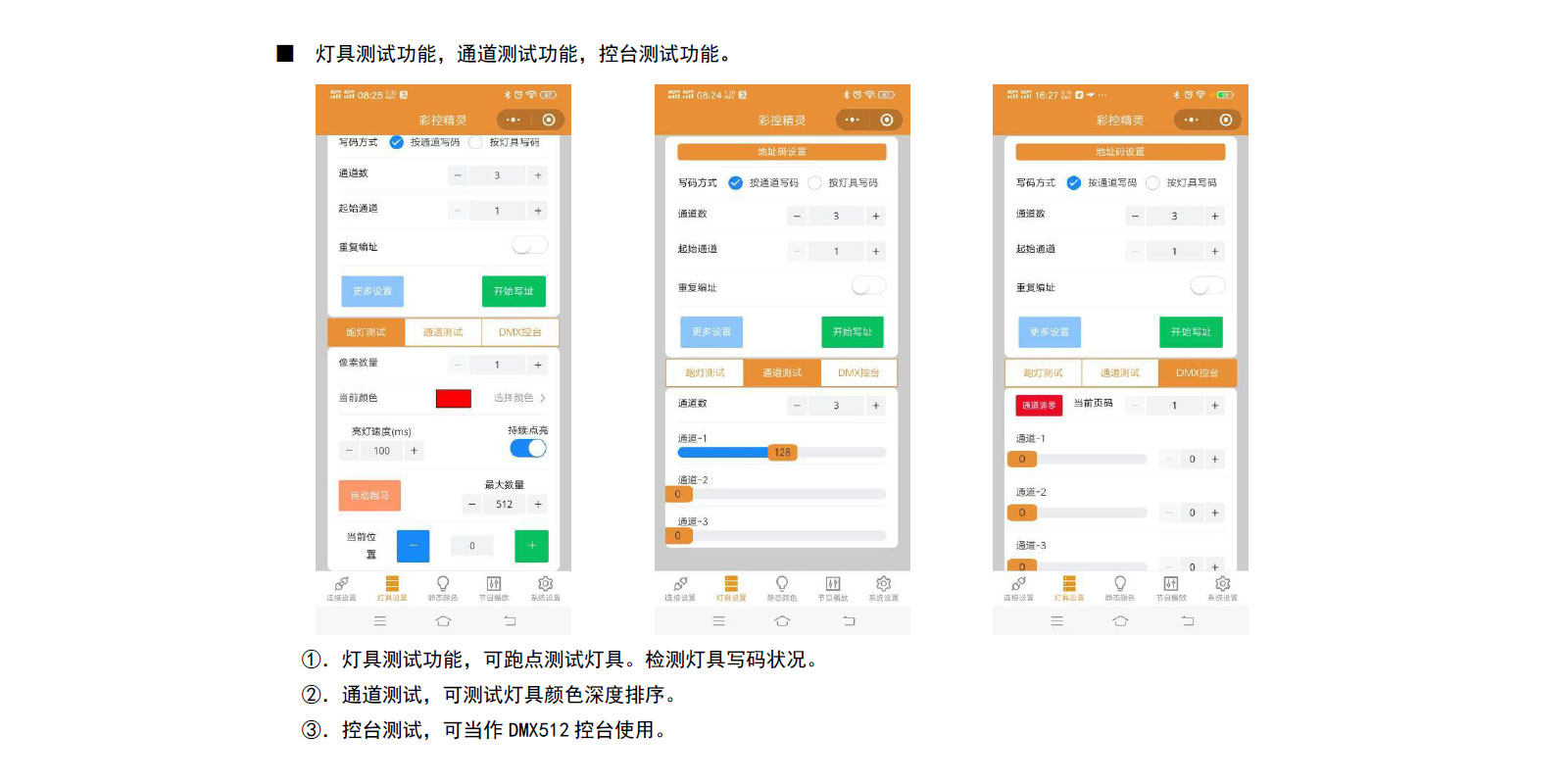

⑤．跑灯测试能测试当前灯具的像素点数量，通道测试能测试灯具的颜色通道顺序。

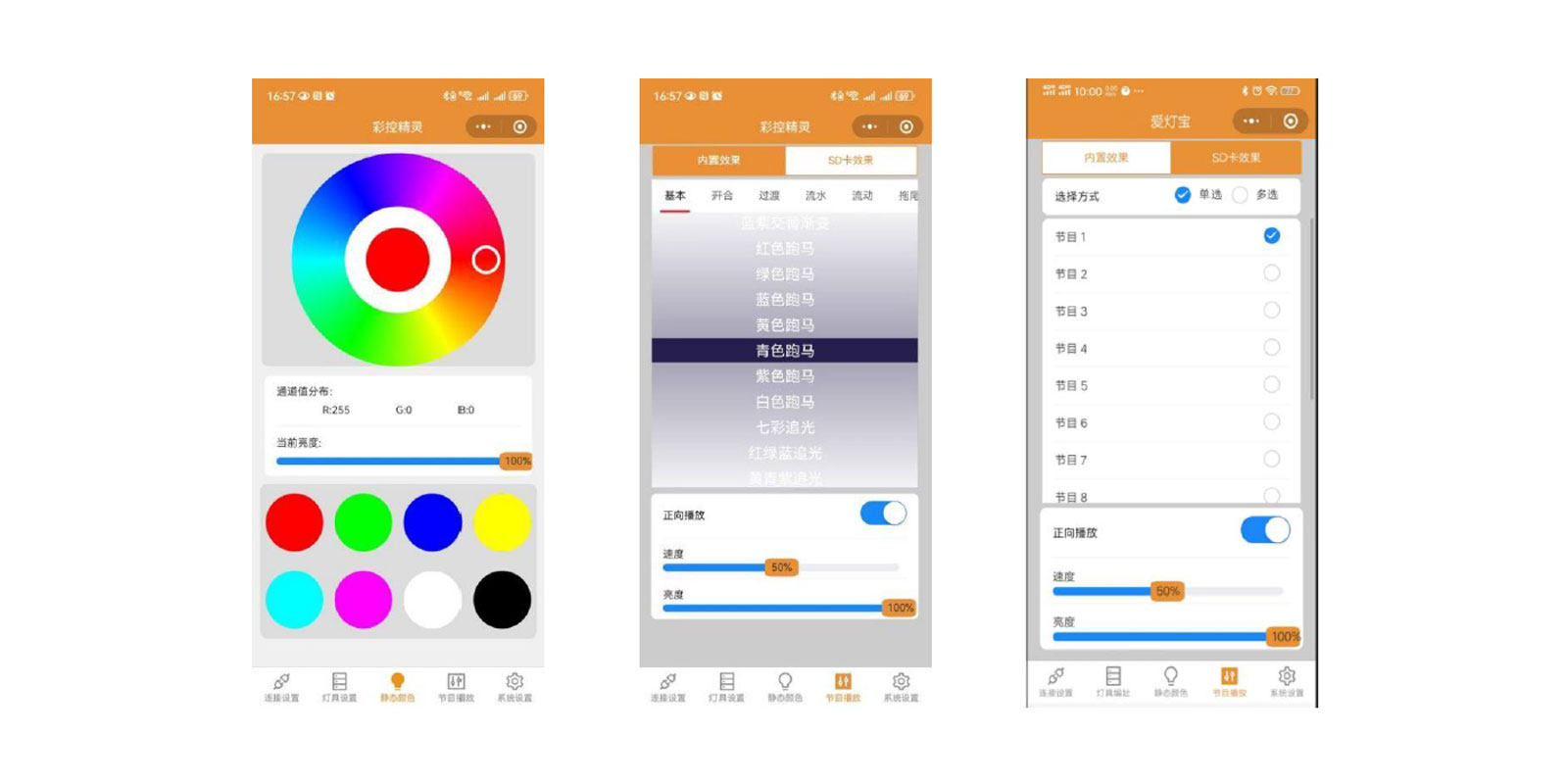

⑥．支持：静态颜色，内置效果播放，SD卡效果播放。
⑦．DMX 控台功能：可测试多个DMX 通道。
