DMX512地址码写码器卖点:

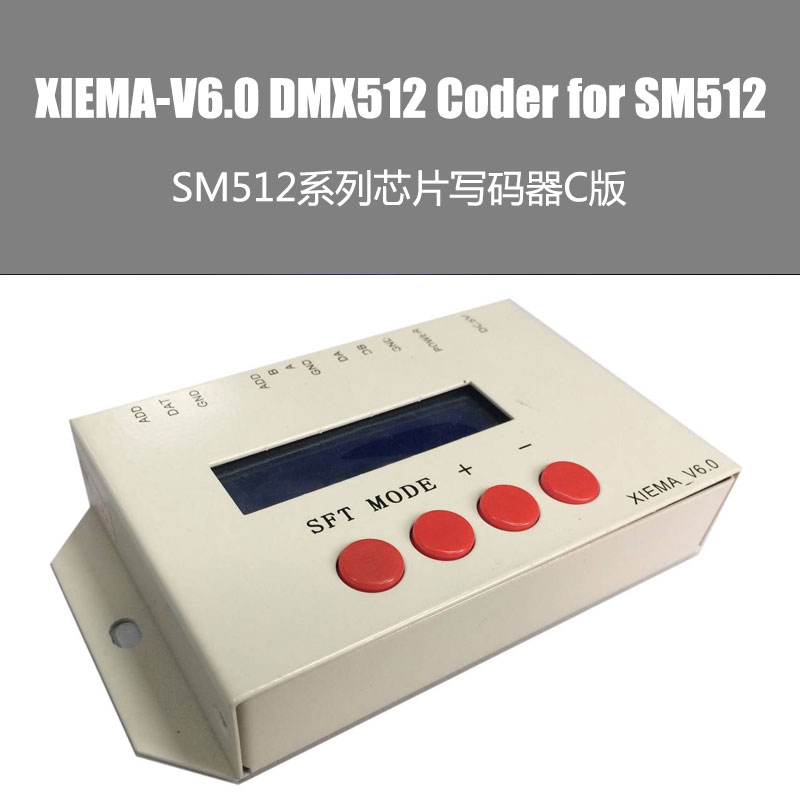

机身丝印标识说明

> DC5V：供电电源直流5V输入　
> POWER：电源指示灯　

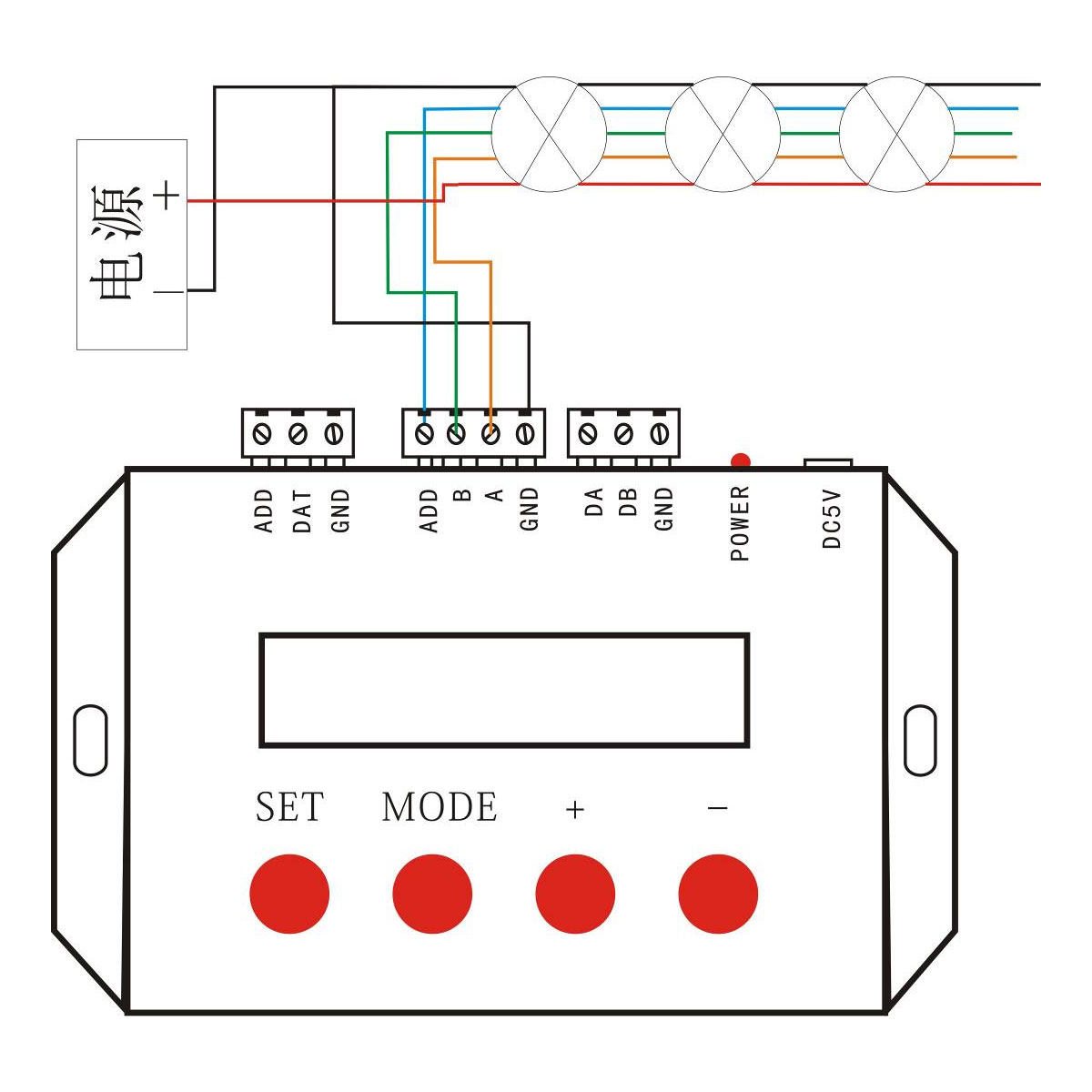

> A/B/GND：四线DMX写码信号线　
> GND/DAT：三线DMX写码信号线　
> ADD：DMX写码地址信号线　
> DA\DB：预留端口，占时为空信号　
> SET：写码确定键　
> MODE：模式切换　
> +/-：地址设定、通道设定、灯数设定以及效果速度快慢调节

写码器使用说明

附: SM 512 IC写码器写码过程(XIEMA-V6.0-C):

1. 通电启动
   1.1) Start Ch:  起始通道(以通道计算，默认从第一通道开始写码)
   1.2) Ch mode: 间隔通道(最小可调为0，最大可调为255通道，0通道即所有灯具为同一地址)
   1.3) Number:  写码芯片数(默认512不用改变)
   1.4) IC:       芯片型号: 512AP, SM-3, SM-4
2. 按 “MODE”键进行写码参数设置切换；“+”和“-”调整起始通道、间隔通道、芯片型号；
3. 参数设置完成后按“SET”写码屏幕显示 Writing Addr…
4. 当屏幕显示Writing OK！时写码完成。

XIEMA-V6.0-C自带效果测试:

1. 同时按下“+”和“-”按键，写码器进入测试模式
   1.1) Mode:     芯片模式
   1.2) Ch.Num:  通道数(最大1536通道，默认1536即可，不用更改)
   1.3) Scan:     逐点跑动(按+/-可进行单个像素点跑动)
   1.4) Change:  颜色跳变(红绿蓝白黑自动调变)
   1.5) Step-W:   自动灰度等级测试(0-255-0灰度自动变化)
   1.6) Ch Value: 手动灰度调节(0-255)

2. 按“MODE”切换到“MODE”，“+”/“-”选择灯具通道；

   2.1) R,G,B        (三通道)
   2.2) R,G,B,W    (四通道)
   2.3) RG,BW     (双通道)
   2.4) RGBW      (单通道)

3. 按“MODE”切换到“Scan”， “+”/“-”手动调节灯具号，灯具依次点亮。
4. 按“MODE”切换到“Change”， 控制器对灯具红/绿/蓝/白/黑/自动调变测试。
5. 按“MODE”切换到“Step-W”， 控制器对灯具灰度自动测试，从0-255-0灰度自动测试。
6. 按“MODE”切换到“Step-W”， 控制器对灯具灰度手动测试，“+”/“-”手动调节灰度0-255。
7. 完成测试，可断电退出。
