UCS512C 联芯科DMX512芯片写码器XIEMA V6.0 B版视频教程(已升级为XB-C100)

写码器说明:

UCS512C 联芯科高灰度DMX512芯片写码器XIEMA V6.0 B版简单易用，可对应用 联芯科 UCS512系列IC的产品进行写码及测试，主要针对客户厂内生产上测试，工程使用建议采用专用写码器。

操作步骤:

• 先进行正确连线，若灯具使用差分并联IC（UCS512,UCS512A1），则将灯具上A/D+及B/D-连接到写码器对应接线柱上，注意不要接反。
• 将灯具地线连接到写码器上GND接线柱上
• 分别给写码器和灯具供电。
• UCS512-C 灯带接线: B接DMX灯具的信号B, A接DMX灯具的信号线, GND接DMX灯具的或GND; ADD不用连接;

视频教程:

自带效果测试:

• 同时按下+和-按键，写码器进入测试模式
• Mode: 芯片模式：R,G,B/R,G,B,W/RG,BW/RGBW
• Ch.Num: 通道数（最大1536通道，按+/-可按单通道逐点推移）
• Scan: 逐点跑动（按+/-可进行单个像素点跑动）
• Change: 颜色跳变（红绿蓝白黑自动调变）
• Step-W: 白光灰度等级测试（0-255-0灰度自动变化）
• Ch Value: 手动动灰度调节（0-255）
• 备注：按MODE切换，+/-选择数量和效果模式

丝印含义:

• DC5V： 供电电源直流5V输入
• POWER： 电源指示灯
• DA/DB/GND： 预留端口暂时不可用
• ADD/B/A/GND：
• 1) 接标准双线DMX灯具，ADD接写码线的信号进，B接DMX灯具的信号B（或DAT-）,A接DMX灯具的信号线A（或DAT+）,GND接DMX灯具的负极（或GND）
• 2) UCS512-C接线: B接DMX灯具的信号B, A接DMX灯具的信号线, GND接DMX灯具的或GND; ADD不用连接;
• ADD/DAT/GND： 接单线DMX灯具， ADD接写码线的信号进,DAT接灯具的信号线DAT（或A）,GND接DMX灯具的负极（或GND）
• SET： 写码确定键
• MODE： 模式切换
• +/-： 地址设定、通道设定、灯数设定以及效果速度快慢调节

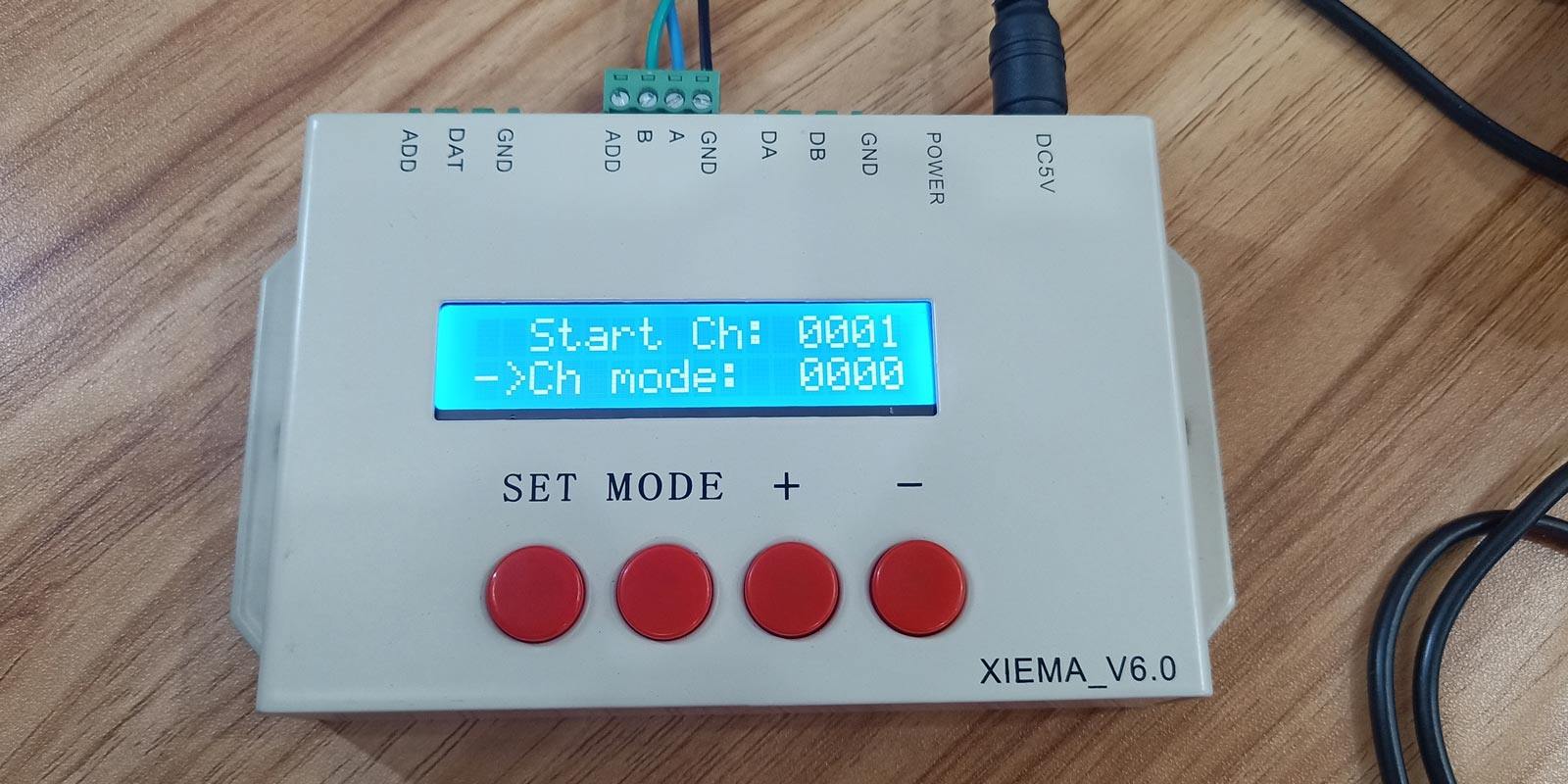

产品照片:
