SK6812 4020 RGB 侧发光全彩智能灯珠

特价LED内置IC灯珠

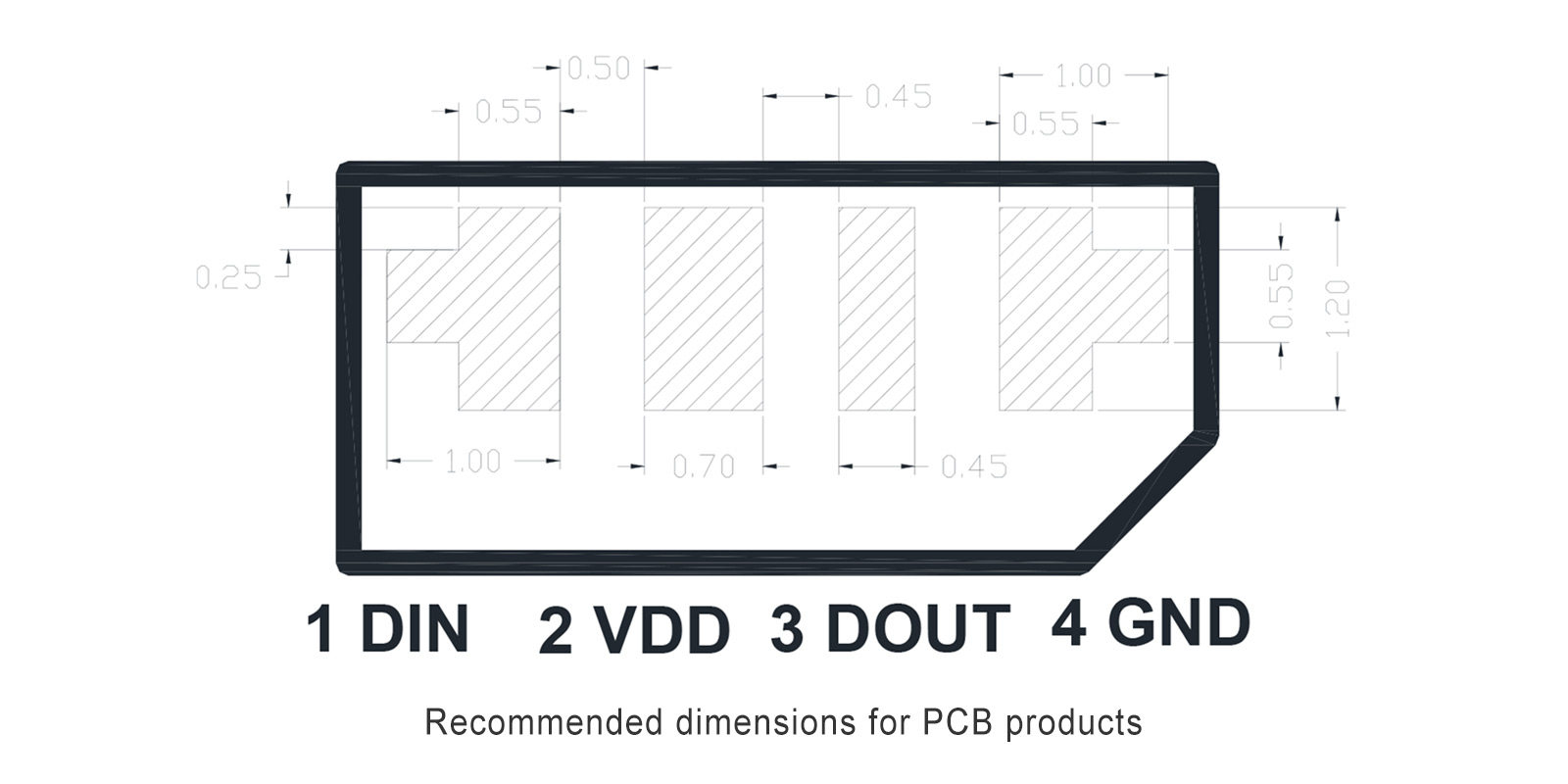

The size of the SK6812 4020 smart led chip is 4.0mm x 2.0mm

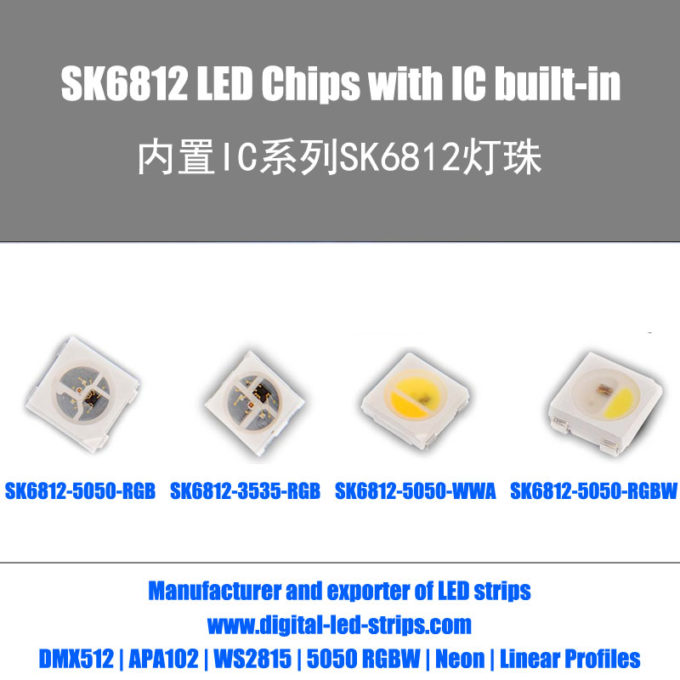

幻彩SK6812灯珠产品概述

SK6812是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证像素点内光的颜色高一致性。

数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简单。

内置IC-SK6812灯珠主要应用领域

● LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明
● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。

SK6812灯珠特性说明

● Top SMD内部集成高质量外控单线串行级联恒流IC；
● 控制电路与RGB芯片集成在SMD 5050元器件中，构成一个完整的外控像素点,混色效果均匀且一致性高。
● 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会增加。
● 内置上电复位和掉电复位电路，上电不亮灯；
● 灰度调节电路（256级灰度可调），
● 红光驱动特殊处理，配色更均衡，
● 单线数据传输，可无限级联。
● 整形转发强化技术，两点间传输距离超过10M.
● 数据传输频率可达800Kbps，当刷新速小于30帧/秒时，级联数不小于1024点。
● 内置电源反接保护模块，电源反接不会损坏IC.
