ARTNET协议MADRIX灯光秀软件 KTV舞台控制系统 H802RA四端口LED控制器
4端口H802RA幻彩灯具灯带LED控制器
ARTNET控制器MADRIX控制器LED全彩分控KTV舞台控制系统
一, 控制器简介
1) H802RA采用标准以太网协议，支持Art-Net协议。
2) 四个输出端口,可控制多种LED驱动芯片，支持自动编地址功能。
3) 输入网口可直接连接电脑网卡，也可连接脱机和联机主控，还可连接交换机和光电转换器。
4) 联机时配套软件为《LED演播软件》或《MADRIX》，脱机配套软件为《LED编制软件》。
二, 支持的驱动芯片
> DMX512, HDMX；
> LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886；
> TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814；
> UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904；
> APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711,
> INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532等。
> UCS8904多控制3200点，其它芯片多控制4096点。
> MY9221, UCS8904, MBI6024为65536级灰度，LPD1886为4096级灰度，
> MBI6021为1024级灰度，LD15XX只控制256级灰度模式。
三, 性能特点
1) 四个输出端口，多控制4096像素点。每个端口控制点数为 1024点。
2) 支持Art-Net协议，可配合MADRIX软件。
3) 可对天微和联芯科的DMX芯片编地址。

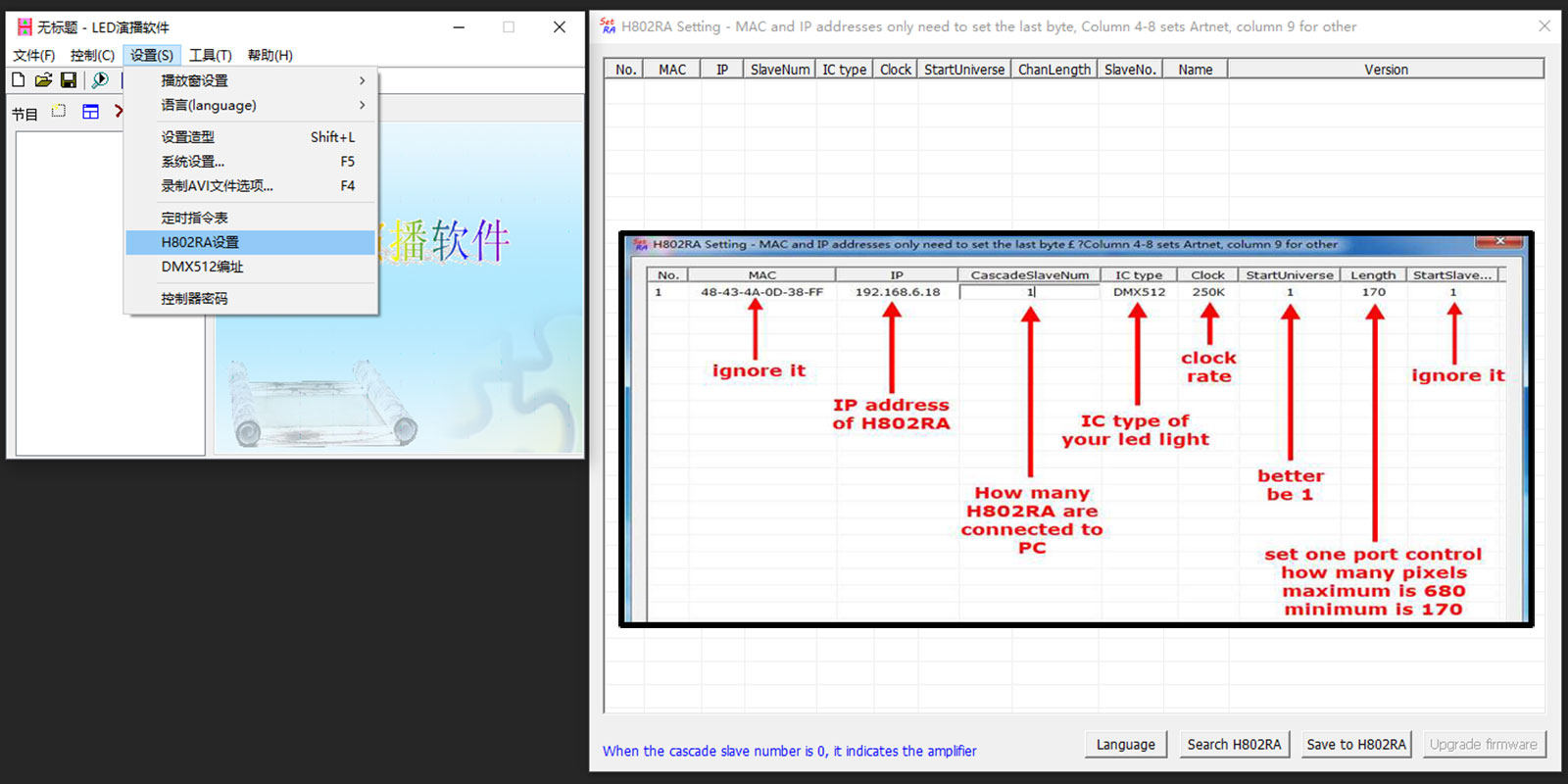

4) 可用《LED演播软件》设置成中继器, 放大器。
5) 可联可脱，可以直接连接到电脑网卡，也可以连接到脱机和联机主控。
6) 使用灵活，分控可以任意互换，对灯光工程的适应性强。
7) 传输距离远，传输信号采用标准以太网协议，标称距离为100米。
8) 可采用分控作为中继，可直接通过光电转换模块，使得传输距离达到25千米以上。
四, 产品展示

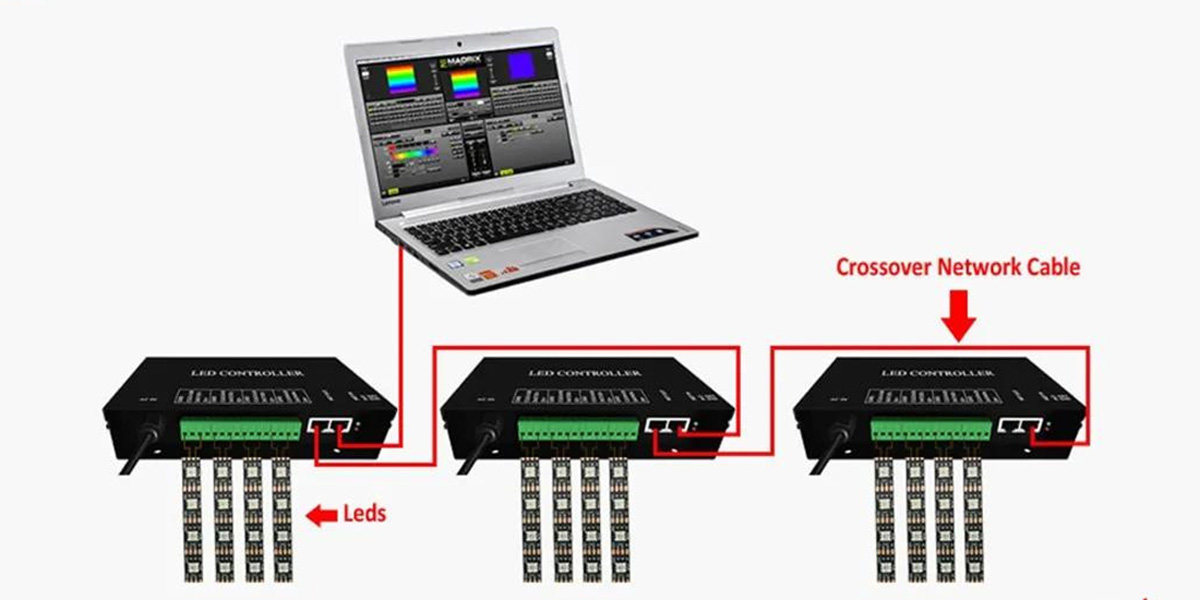

五, 连线示意图
> 联机接电脑, 配套软件为LED演播软件或Madrix.
> 脱机接主控,SD卡控制,配套软件为LED编制软件.
注: 主控与分控之间，电脑与分控之间, 相邻分控之间用交叉网线连接.
六, 指示灯状态
绿色指示灯闪烁: 网口有数据输入.
红色指示灯闪烁: 四个端口有数据输出.
红色灯不亮: 没电.
七, 端口定义
> 每个端口的接线定义(从上向下): GND, CLK, DAT, D-, D+
> 双线驱动芯片接：GND CLK DAT
> DMX512灯具接：GND D- D+，若要单线编址，编址线接CLK
> 一般单线驱动芯片接 GND DAT
> 特殊的TM1926, TM1913, TM1914, TM1814接：GND D+
八, 规格参数
输入电压 AC110V或220V(可定制)
额定功耗 1.3W
带载点数 4096点
产品重量 1KG
工作温度 -40C°–85C°
外形尺寸 L163 x W155 x H54 / 裸板尺寸 L119 x W47 x H21
纸箱尺寸 L205 x W168 x H69
