FW1834 RGBW幻彩灯带 12V/24V 60灯：双信号架构如何解决长距离工程的真实痛点
RGBW幻彩灯带的选型，表面上看是在比亮度、比灰度、比每米灯珠数量，但真正让工程商在项目交付后仍然睡不好觉的，往往是另一件事：灯带铺在宴会厅长廊、建筑轮廓或舞台桁架上之后，某一段信号线出了问题，整段灯带跟着失效，而拆装和维护的成本远高于灯带本身。FW1834这颗采用SSOP10封装、带独立备用信号脚（FI）的RGBW四通道驱动IC，针对的正是这个痛点。它不是参数表上跑分最高的方案，但在“长距离稳定运行”与“控制生态兼容性”这两个工程端最在意的维度上，它给出了一种此前RGBW幻彩灯带少有的平衡。本文以FW1834为主线，说明它为什么值得成为长距离RGBW项目的优先选项，并在必要处与同类方案做简要对照。
基本规格参数
| 项目 | 规格 |
|---|---|
| 产品名称 | FW1834 RGBW幻彩灯带（4KHz PWM / 断点续传 / 独立白光通道） |
| 产品型号 | ADY-1834-60F4-1012（DC12V） / ADY-1834-60F4-1024（DC24V） |
| 工作电压 | DC12V / DC24V |
| 芯片规格 | FW1834，外置，SOP10封装，RGBW四通道恒流驱动 |
| 灯珠数量 | 60灯/米 |
| 灯珠类型 | SMD5050-RGBW（采购前确认暖白/中性白/正白） |

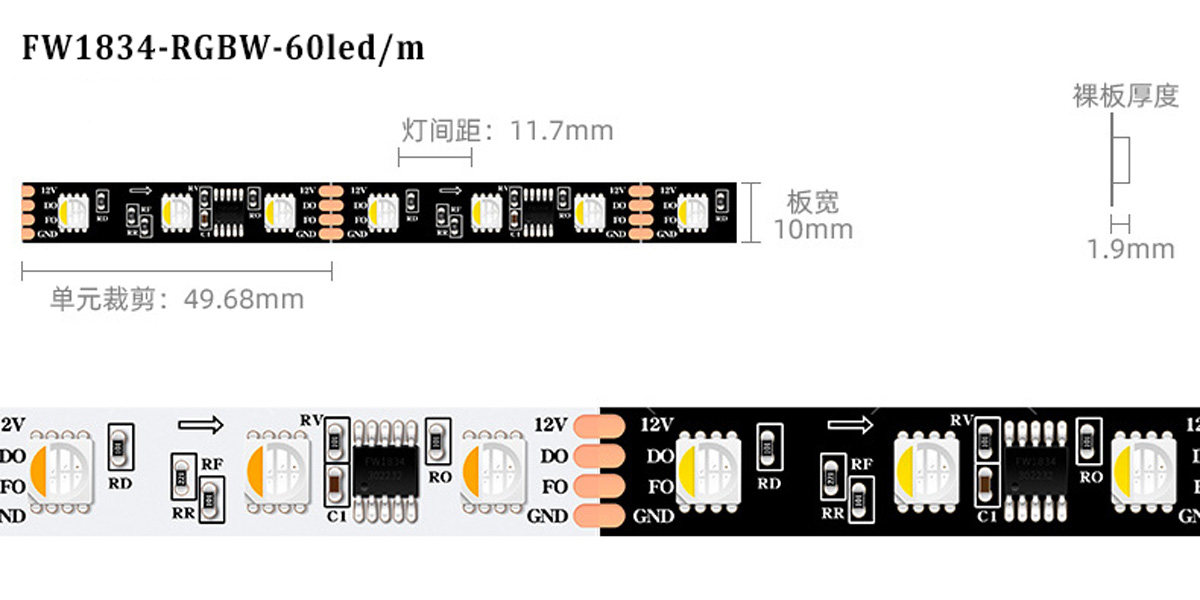

| 基板规格 | 2oz，板宽10mm，白板 |
| 额定功率 | 14.4W/米 |

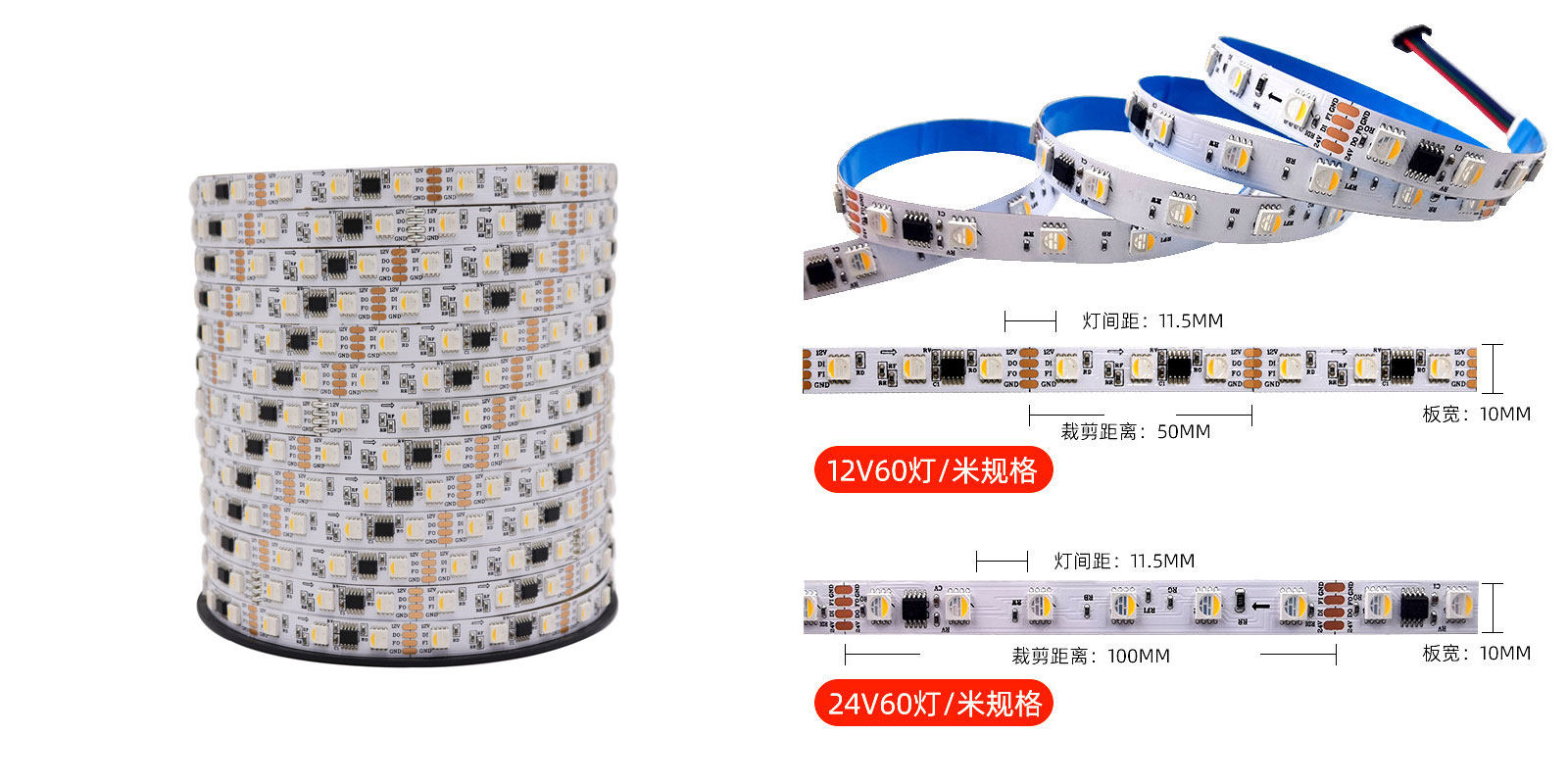

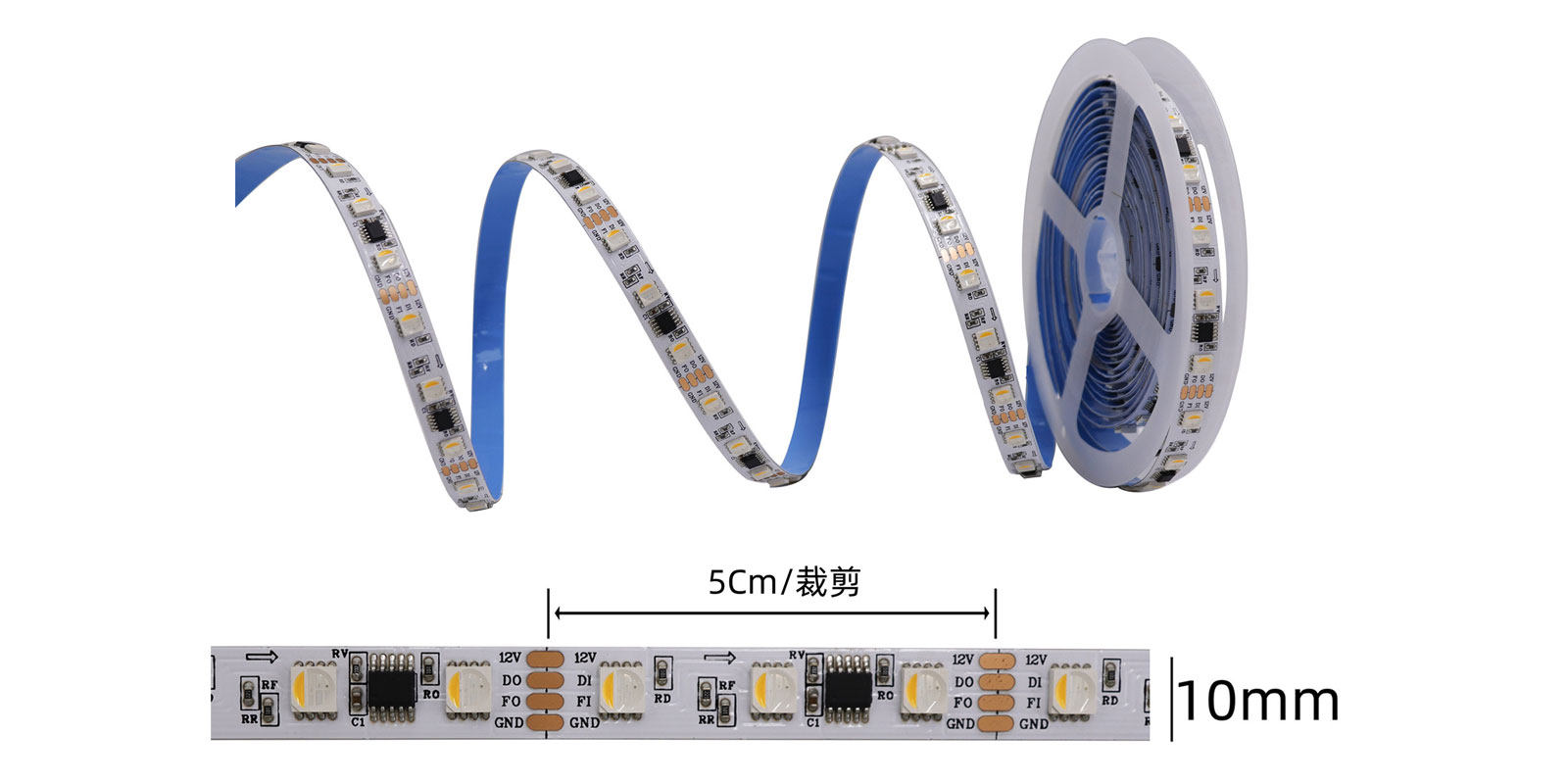

| 像素粒度 | 12V版本每3颗灯珠为一个像素；24V版本每6颗灯珠为一个像素 |
| PWM扫描频率 | 4KHz |
| 灰度等级 | 256级（8-bit） |
| 控制协议 | 单线归零码，主流SPI控制器、WLED兼容 |
| 断点续传 | 支持，3Pin与4Pin均为标配； |
| 标准包装 | 5米/卷，铝箔袋防静电包装 |
| 防水级别 | IP20 / IP65 / IP67 / IP68 可选 |
| 光源寿命 | 50000小时 |
| 接线方式 | 3Pin：红=电源正极（12V型号接12V+，24V型号接24V+），绿=DI，白=GND； |
一、FW1834的核心设计：把冗余做在信号链路上

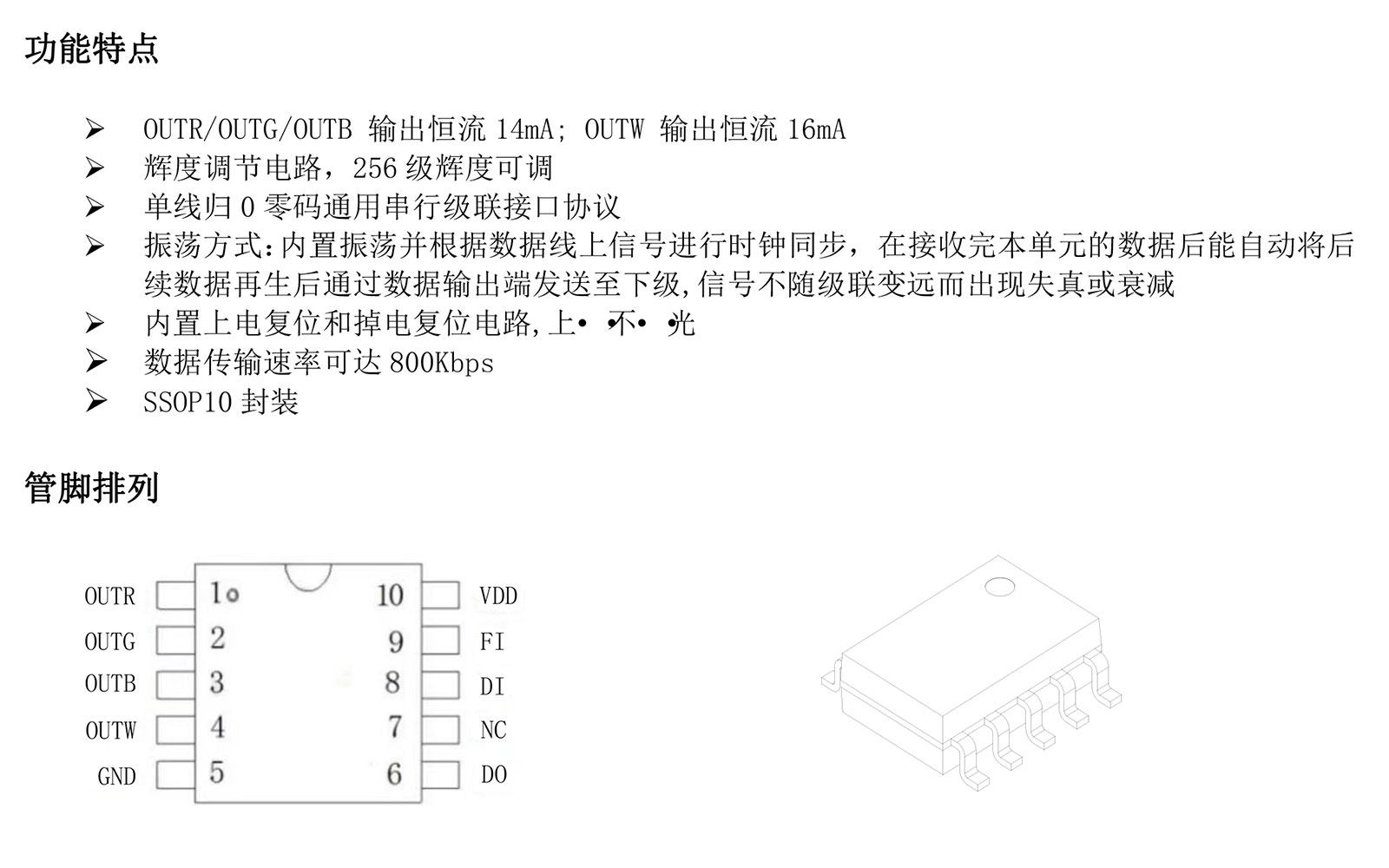

FW1834是富微电子推出的带备用信号线的RGBW四通道LED恒流驱动控制专用集成电路，封装为SSOP10。官方用户手册的管脚表逐脚列出了10个引脚的功能：OUTR、OUTG、OUTB、OUTW、GND、DO、NC、DI、FI（备用信号脚，第9脚） 、VDD（第10脚）。其中DI是主数据输入，FI是备用信号输入——这两个脚同时存在，构成了FW1834最核心的架构特征：双信号传输。
这条备用信号线的价值不在“跑得更快”，而在“断了还能跑”。传统单信号灯带一旦某颗IC的数据输入/输出端口异常，或某段信号线因长距离走线、接头氧化、电磁干扰而失效，后续所有像素点会一并丢失信号，形成整段熄灭或乱码。FW1834的FI脚让主信号链路出现异常时，备用通道可以接管信号送达，使灯带在局部故障下仍维持整体显示效果不崩溃。需要强调的是，这种冗余做在信号送达环节，而不是仅仅在IC内部做故障旁路——它覆盖的是线缆、接头、走线环境这一层故障源，而这恰恰是长距离工程现场最常见的失效形态。对于宴会厅、商业外立面、舞台背景等拆装成本高、维护窗口窄的场景，这一特性直接换算成可观的运维成本节省。
FW1834的规格书给出的是一组克制而完整的参数：256级灰度，数据传输速率800Kbps，单线归零码通用串行接口协议，OUTR/OUTG/OUTB恒流14mA，OUTW恒流16mA，VDD串接电阻后工作电压支持6V–24V。这些数字不算惊艳，但配合双信号架构，构成了一颗“工程向”芯片的完整轮廓。
二、通用归零码兼容：冗余没有以封闭为代价
双信号冗余并非FW1834独有，但FW1834在实现冗余的同时没有牺牲协议开放性，这是它区别于部分同类方案的关键。
FW1834使用的是单线归零码通用串行接口协议，主流SPI控制器可以直接驱动，不需要为它单独匹配专用控制器或重写输出时序。这一点把它与TM1814式的方案区分开来：TM1814虽然也工作在12V/24V、也面向RGBW，但它与WS2812B/NeoPixel协议不兼容，需要不同的软件层支持。在多品牌控制器混用、后期扩容或既有控制系统已经固化的项目中，协议兼容性不是锦上添花，而是决定灯带能不能“接进去就用”的硬约束。FW1834在保留双信号冗余的同时没有丢掉这个约束条件，这意味着工程团队不必在“要可靠性”和“要好接入”之间做二选一。
三、参数一览与同类方案简要对照
表1：信号架构与协议兼容性
| 对比项 | FW1834 | WS2814 | TM1814 | SK6812 RGBW |
|---|---|---|---|---|
| IC类型 | 外置IC，SSOP10 | 外置IC，SOP12 | 外置IC | 内置IC（封装于5050内） |
| 数据架构 | 双信号：DI主通道 + FI备用通道 | 双信号：DIN + BIN | 单信号 | 单信号 |
| 冗余/断点续传 | 硬件级备用信号脚，链路层冗余 | 支持（双路信号互备） | 不支持 | 不支持 |
| 控制协议 | 单线归零码，通用SPI兼容 | 单线归零码 | 专用时序，与WS2812B不兼容 | 单线归零码 |
| 长距离核心表现 | 双信号链路冗余 + 归零码兼容，故障场景下系统行为更可预期 | 双信号支撑长距离 | 12/24V压降小，但单信号在长线上风险集中 | 5V压降显著，长距离需频繁补电 |
表2：电气与光学参数
| 对比项 | FW1834 | WS2814 | TM1814 | SK6812 RGBW |
|---|---|---|---|---|
| 灰度等级 | 256级（8-bit） | 256级（8-bit） | 256级（8-bit） | 256级（8-bit） |
| 数据速率 | 800Kbps | 800Kbps | 800Kbps | 800Kbps |
| PWM频率（典型） | 规格书标注2KHz级；部分来源标注8KHz，以实测批次为准 | 扫描频率＞2KHz | 约1.0KHz | 随版本变化 |
| 恒流输出 | RGB 14mA / W 16mA | R/G/B/W各通道恒流 | 可调，6.5–38mA（0.5mA步进） | 内置IC恒流 |
| 工作电压 | VDD串阻后支持6V–24V | 12V系统为主 | 12V/24V | 5V为主（12/24V为衍生版） |
| 像素粒度（12V/24V） | 12V每3颗一像素，24V每6颗一像素 | 12V每3颗，24V每6颗 | 12V每3颗，24V每6颗 | 5V单灯单控；12/24V衍生版分段 |
PWM频率一栏需要额外说明：富微官方手册的电气特性表中可见OUT PWM输出频率的典型值标注为2KHz，但部分行业对比表和第三方整理将FW1834的PWM率列为8.0KHz。这种差异可能来自测试条件、批次或数据口径的不同。对于工程选型而言，更稳妥的做法是以目标批次的实际规格书和样品测试为准，而不把某一口径当作跨批次不变的事实。
除上述四款方案外，SM16704也是一种12V/24V RGBW外置驱动选项，PWM典型值约1.2 kHz，但同样采用单信号架构，不具备双信号冗余。
对照中值得强调的一点： WS2814同样提供双信号能力，两者都叫“断点续传”，但FW1834的FI备用脚把防护起点放在信号送达环节，覆盖线缆、接头、走线环境这一层故障；WS2814的双路信号更侧重IC级故障旁路。对于信号路径本身就不理想的项目，FW1834的冗余位置更靠近风险发生的地方。而在协议端，FW1834对“通用串行接口协议”的表述更直接，在既有SPI控制系统中的接入预期也更清晰。
四、FW1834适合什么样的项目
优先选择FW1834的场景：
- 灯带连续运行长度超出常规单端供电的舒适区，项目位于商业外立面、宴会厅、舞台桁架、桥梁轮廓等维护成本高的位置；
- 信号线需要经过多段拼接、穿过金属结构或靠近强电走线，链路层冗余有实际用武之地；
- 控制系统已经基于主流SPI归零码协议搭建，不希望为灯带更换控制器或增加协议转换环节；
- 需要RGBW独立白光通道，同时要求动态彩色效果不挤占白光输出的纯净度。
可以转向其他方案的情况：
如果项目追求单灯单控且灯带长度很短（道具、桌面装置），SK6812的内置IC单灯架构在分辨率上仍有不可替代性；如果预算高度敏感、控制环境封闭且对TM1814专用协议已有现成适配，TM1814仍然是一种低成本的RGBW入门选择；如果首要诉求是更高的PWM频率上限且对白光通道没有刚性需求，SM16704的1.2KHz PWM值得纳入比较（详见上节说明），但需要接受它没有双信号冗余这一事实。
五、结语
RGBW幻彩灯带的选型正在从“比参数”进入“比故障场景下的系统行为”。FW1834的意义不在于某一项数字登顶，而在于它用一个备用信号脚把长距离RGBW灯带从“单点链路故障即整段失效”的脆弱模型中拉了出来，同时用通用归零码协议避免了工程团队被专用控制生态锁定的风险。对于“装上去就不太方便再动”的项目，这种以链路冗余换确定性的设计取舍，往往比多几百赫兹的PWM或每米多几颗灯珠更值得付费。在众多RGBW幻彩灯带方案中，FW1834不是唯一的选择，但在“长距离可靠性”与“控制生态开放性”这两个条件的交集里，它是目前经过实物验证、规格书可查、值得优先评估的一款RGBW四通道幻彩跑马灯带。
